吉时利2450触摸屏数字源表产品技术资料

2450型触摸屏数字源表是吉时利新一代数字源表(SMU) 仪器，它真正把欧姆定律(电流、电压和电阻)测试带到你 的指尖。其创新的图表化用户界面(GUI)和先进的电容触摸 屏技术，实现了直观使用和学习曲线简便化，支持工程师 和科学家掌握更迅速、工作更便捷、发明更简单。2450是 适用于各行各业使用者的源测量单元(SMU)：这种多用途 仪器特别适合现代半导体、纳米器件和材料、有机半导体、 印刷电子技术以及其他小尺寸、低功率器件特性分析。这 些特性加上吉时利源测量单元(SMU)的精度和准确度，允 许用户触摸、测试和发明，无论现在和未来，都将成为您 实验室中爱不释手的仪器。

学习更迅速、工作更灵巧和发明更容易

同采用专用按钮和小型、昏暗、字母数位有限显示屏的传统仪器相比，2450 仪表采用5英寸全彩色高分辨率触摸屏界面，易于使用、学习和优化整体速度和效 率。简洁的图标化菜单结构能够减少近50%的设置步骤，替代了繁琐的传统按键 式、多层次的菜单结构。内建图标化的帮助功能支持直观操作，把手动翻页需求 降到最低。这些能力加上其多用途应用，2450型仪器具有天生的易用性，适用于 基础与先进测量应用，不论您使用源测量单元（SMU）仪器的经验如何。

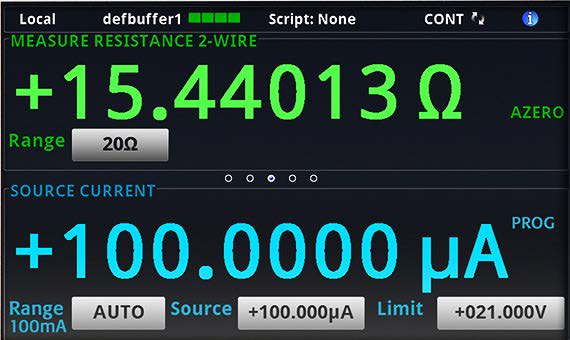

2450仪器主显示

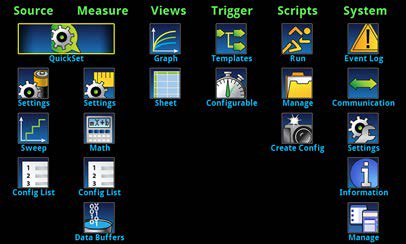

450仪器菜单

第四代一体化源测量单 元(SMU)仪器

2450型仪器是吉时利获奖数字源表源 测量单元（SMU）系列仪器的第四代成员， 基于已被证明的2400型数字源表源测量单 元（SMU）仪器的体系结构。它提供高度 灵活的4象限电压和电流源/载荷，以及精 密的电压和电流仪器。这个一体化仪器可 以用作:

.精密电源，具有电压和电流回读功能

.真正电流源

.数字多用表、测量直流电压、电流、电阻和功率，分辨率6½数位

.精密电子载荷

.触发控制器

2450仪表功率包络

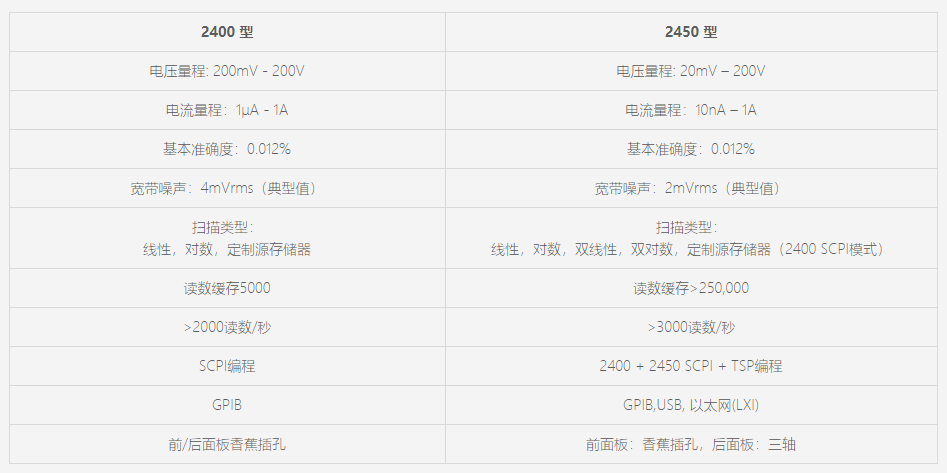

2400型与2450型仪器比较

除了触摸屏以外，易于使用

除了5英寸彩色触摸屏，2450型仪器还具有许多特性，可以增强其速度、用户 友好和学习能力，包括USB 2.0存储器I/O端口、HELP按键、旋转指引/控制按钮、 前/后面板输入选择按钮，以及适合基本测试台应用的香蕉插孔。USB 2.0存储器 端口支持便利的数据存储、保存仪器配置、装载测试脚本及系统升级。此外，前 面板所有按钮都采用背光，提高了在昏暗环境下的可见度。

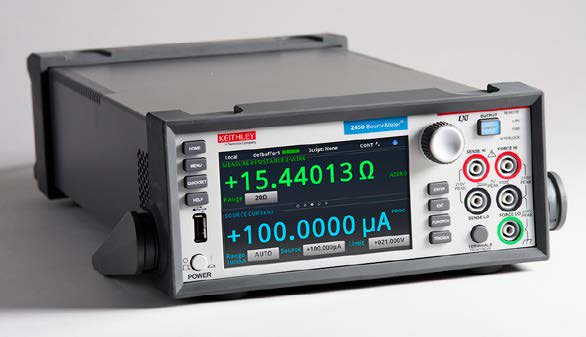

2450型仪器前面板，包括高分辨率电容触摸屏
