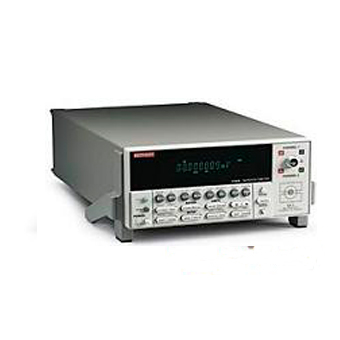

低电流高阻测量仪器——KEITHLEY吉时利2502皮安表

低电流高阻测量仪器——KEITHLEY吉时利2502皮安表

产品介绍


2502型双通道皮安表
具有两台6487功能的光电测试方案,极大增强了吉时利LIV(光-电流-电压)测试系统的产能。这款产品是
与顶尖的LDM制造商的密切合作下,针对光纤通信网络而研发的,这款双通道仪器的特点在于能够与其他系统元
件轻松同步,实现对光功率测量的密切控制。2502具有高速模拟输出端口,从而在LDM制造过程的光纤校准阶段
支持LIV测试系统的使用。通过使用缓冲存储器和吉时利仪器特有的Trigger Link接口,2502能够为用户提供当
前激光二极管模块LIV测试的最大产能。这些仪器的设计,极大地满足了二十四小时生产环境下连续工作对可靠
性和可重复性的要求。

2502型主要特点
双通道仪表,用于光功率测量
光电探测器电压偏置性能±100V
与2500INT积分球配合实用可以直接测量光功率
针对高分辨率光功率反馈的0~10V模拟输出范围
高精度、高速的光纤校准方案
提供装配工艺、最终测试、部件binning和技术规范
在激光二极管的最佳发光区域内实现快速的光纤校准
光纤校准和器件特征分析过程的结合
每通道具3000点缓冲存储,支持测试完成后的数据传输
针对binning和扫描测试操作的数字I/O和Trigger Link
IEEE-488和RS-232接口

主要技术指标
型号648564872502
电流测量20fA(包含噪声)~20mA15fA(包含噪声)~20mA
电阻测量10Ω~1PΩ,最低电阻精度优于1%,最高电阻精度优于10%
(使用236、237、238测量,通过加电压测电流或加电流测电压实现,不直接显示阻值)
特性插头BNC3 Slot Triax3 Slot Triax
IEEE-488
RS-232
CE
其它5 1/2精度,自动量程100rdg/s5 1/2精度,内置500V电压源采
用交替电压极性法测高阻
5 1/2精度,双通道,内置100V
电压源/通道
附件CAP-18 2叉屏蔽帽,CA-186-1B 香蕉头接地电缆,使用手册
4801低噪声BNC输入电缆1.2m,CAP-31 3叉屏蔽帽,
ExcelLINX Excel内插式软件CS459 安全互锁插头,
(可供下载)7078-TRX-3低噪声三同轴输入

电缆1m,

8607香蕉头高电压输出电缆
