详解KEITHLEY吉时利K2000万用表维修过程

　　接下来一起来了解一下KEITHLEY吉时利K2000万用表维修安案例吧!!!

　　详解KEITHLEY吉时利K2000万用表维修过程

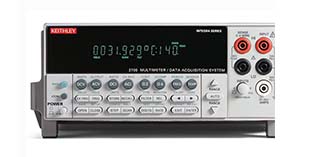

　　近期维修客服小哥接到一位客户报修KEITHLEY吉时利2750数据采集器故障，根据客户的描述仪器可以正常开机，但是测量都是OV，客户描述是三端稳压有条线烧掉了。

　　故障现象

　　工程师拿到仪器随即进行拆机，拆开后发现并不是烧毁的而是受潮后板子有些腐蚀，只是PCB阻焊层损坏线都还在，器件脚上也有些腐蚀。好在腐蚀的面积不大，只是在电源部分区域。

　　检测维修

　　因为可以开机正常测量，所以可以首先断定数字部分问题不大，从模拟部分开始排查问题，首先测量供电部分，当检查到+5V时，发现电压不对，切换档位时没有听到继电器动作，所以可以断定+5V部分有问题，于是直接测量+5V稳压部分时，电压值是正确的，所以该部分的参考地与AGND没有连接，发现+5V的地就是AGND，所以可以肯定地线断了。于是顺着地线一段一段测量，发现有个过孔腐蚀坏了，连接以后可以正常测量了。然后装好机器，开机自检，发现30x的错误没有了。再测电压和电阻时，结果都正常了。
