吉时利源表2450/2460在可充电电池的充放电循环是如何使用的?
KEITHLEY吉时利源表2450/2460在可充电电池的充放电循环是如何使用的?
在充电电池充放电循环中应用吉时利KEITHLEY源表2450/2460。
数字式电源表是一种能产生和测量电流、电压的测试装置。这款2450是吉时利新一代数字源表测量仪(SMU),它可以在你的指尖真正实现欧姆定律(电流、电压和电阻)测试。尤其适合分析现代缩微半导体、纳米器件和材料、有机半导体、印刷电子产品和其他小尺寸和低功率器件的特性。而2450和2460吉时利源表具有拉伸/注入电流的灵活性,并且能够灵活测量电压和电流,使其非常适合电池的电流循环方式。使用吉时利源表2450或2460型仪器,用户只需安装一台仪器而无需安装整机。所以吉时利源表2450或2460可以通过拉电流给电池充电,通过耗电给电池放电,以及监测电压和负载电流。
在充电电池充放电循环中应用KEITHLEY吉时利源表2450/2460。
至于充电和放电周期,KEITHLEY2450或2460型触摸屏数字电源表可配置成电压源,并测量电流。
连接电池。

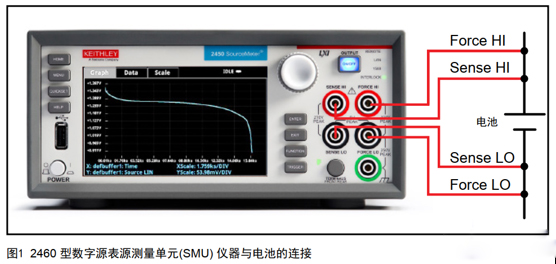

要进行测试,需要用电池把2450或2460型触摸屏数字源表连接起来,如图3所示。通过4线或程序检测将仪表端口与电池连接,可消除引线电阻的影响。通过这种方式,测量的电池电压尽可能接近它的端口电压。
数码源表仪表的ForceHI和SenseHI输出端子与电池正极(+)端子连接,而电池负极(–)端子与SenseLO和ForceLO输出端子连接。
数位源表输出关闭后,确保它处于高阻(HighZ)输出关闭状态。选择高阻(HighZ)输出关闭状态,输出继电器在关闭时会打开。这样可以防止电池在输出关闭后泄漏。把输出的关闭状态设置为高阻抗,先按MENU键,再选择源设置,再按HOME键,最后按HOME键。
自排放循环。
电池的充放电周期通常需要数小时,所以自动化测试很重要。测试可以通过使用仪器的任何通信接口(GPIB、USB或以太网)来进行。
