直流电子负载使用方法是什么？

　　使用直流电子负载的方法有哪些?来一起看看吧!!!

　　使用直流电子负载的方法。

　　步骤：

　　按"CC/CV"选择电流或定压运行方式。

　　被测电源正极接电子负载正极，被测电源负极接电子负载负极。

　　C模式：首先将“COARSE”逆时针旋转至结束，并将电流设为0。接着按ON/OFF进行载入。将“COARSE”、“FINE”再旋转，将电流调至期望的值;

　　电压模式：旋转'COARSE','FINE'，将电压调至期望的值，然后按ON/OFF带子装载。

　　须知：

　　1.为保证测量精度，建议温度计应在半小时内投入使用。

　　2.INPUT负载不能接交流电压。

　　3.确保正负极正确连接。

　　4.应保证输入电压符合规范要求，超过额定输入电压1.5倍可造成永久性损伤。

　　5.当被测电源与负载输入连线连接时，应尽可能使用短而粗的多股电线，否则将导致负载显示电压与被测电源输出电压相差较大，也会造成电线过热烧毁的风险。

　　6.出、入风口应保持畅通，否则会造成设备温度过高甚至损坏。

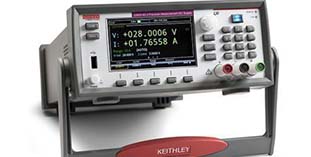

　　例：吉时利Keithley2380-500-30可编程直流电子负载器。

　　系列可编程DC电子负载2380能输出各种电压和电流。两百瓦的2380-500-15能够支持500V或15A的电压和电流。250千瓦的2380-120-60能够支持120V或60A的电压或电流。2380-500-30的750W能够支持500V或30A的电压或电流。单输出的独立电子负载是非常经济的，并且全部都是内置设备。

　　(1)多功能操作模式

　　这三种电子负载的工作方式分别为恒流(CC)方式、恒压(CV)方式、恒阻(CR)方式和恒功(CP)方式。他们也可以配置成DC源来提供动态变化的负载，负载切换时间快到25kHz。内部触发、外部触发和远程触发选项可使动态负载特性与其他事件同步。

　　(2)全面防护。

　　2380系列DC电子负载内置保护功能，可确保所有测试的可靠性和安全性，其中包括过热保护(OTP)、电压过载保护(OVP)、电流过载保护(OCP)、功率过载保护(OPP)和本地/远端反向电压(LRV/RRV)。开启系统自动检测，确保仪器正常工作。

　　(3)完整的设置和控制。

　　为了限制测试效率，您可以将测试参数保存到100个存储单元中的任意一个，然后快速调用这些设置。可以使用前面的板控制设置所有负载参数，例如电压、电流、转换率和动态模式时间间隔，或者远程编程。可快速输入数字键盘和旋钮旋钮，将参数设置为全部分辨率，方便快捷。GPIB和RS-232接口是内置USB-TMC的，可以实现远程控制和通信。电流表监控接口为示波器提供了一个接口，简化了对输入电流波形的监控。
