万用表怎样识别三级管的CBE?

时间:2021-09-11 10:06:58

  万用表怎样识别三级管的CBE?下面一起来看看!!!

  三级管的CBE是什么?

  三极管的型号和规格很多,形状也很多。按材料可分为锗管和硅管;按结构可分为PNP和NPN;按功率可分为大功率管和小功率管;按工作效率可分为高频管和低频管;按用途可分为普通放大管和开关管。

  三极管有三只脚,引脚的名字分别是集电极(Collector),线路中用字母c表示,基极(Base)在线路中用字母b表示,发射极(Emitter)在线路中用字母e表示。

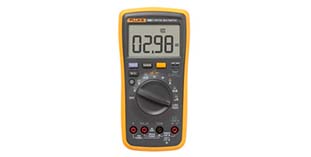

  万用表怎样识别三级管的CBE?

  (1)用二极管档位测量三极管类型和基极b。

  判断时,三极管可以被视为背靠背的PN结。根据判断二极管的方法,可以判断其中一个是公共正极或公共负极,即基极b。对于NPN型管,基极为公共正极;对于PNP型管,基极为公共负极。因此,判断基极是公共正极还是公共负极,可以知道被测三极管是NPN还是PNP型三极管。

  (2)发射极e和集电极c的判断。

  用万用表测量β值的档位,判断发射极e和集电极c。将档位旋转到MFE基极插入相应类型的孔中,将管脚分别插入c、e孔观察数据,调整c、e孔中的管脚看数据,数值大的说明管脚插入正确。
