吉时利2790数字源表开关系统有什么用途？

　　KEITHLEY吉时利2790系列数字源表开关系统为用户提供了一个高压、多通道电阻测量解决方案，能够快速、简洁地实现安全气囊充气机的电气检查以及其他汽车电子测试等应用。吉时利2790是目前唯一一款将绝缘电阻和导线连通性测量所需的供电、测量、信号路由功能基于一体的商用仪器，具有紧凑而超值的封装结构。通过使用插件式电源/开关模块，2790提供了可编程的高压与低电流源，支持多通道之间的开关切换。这种独特的多功能集成式设计，为汽车安全气囊充气机以及其它汽车电子测试应用建立了新的高性价比标准。

　　吉时利(Keithley)2790数字源表开关系统是一款集高精度源测量、多通道切换和自动化测试管理于一体的多功能仪器，专为复杂电子系统与器件的多参数测试需求设计。其核心用途覆盖半导体制造、新能源研发、汽车电子验证等多个领域，以下为详细解析：

　　一、核心功能与硬件特性

　　1.集成化源测量能力

　　四象限输出：支持±200V电压与±3A电流输出，可模拟电源/负载双重角色。

　　精密测量：6½位分辨率(100nV/10pA)，0.02%基本精度，适用于微弱信号检测。

　　脉冲模式：最小10μs脉宽，避免功率器件自热效应导致参数漂移。

　　2.多通道开关矩阵

　　通道扩展：标配40通道(2线/4线可选)，可扩展至576通道，支持多器件并行测试。

　　低热偏移：闭锁继电器设计，接触电阻<1Ω，确保高重复性测量。

　　拓扑灵活：支持矩阵、树状、多路复用等连接模式，适配复杂测试架构。

　　二、典型行业应用场景

　　1. 半导体制造与封装测试

　　●晶圆级测试：

　　快速切换探针台触点，完成多Die的阈值电压(Vth)、漏电流(Ioff)筛查。

　　案例：某存储芯片厂通过2790实现每小时5,000颗芯片的接触电阻测试，良率提升15%。

　　●封装可靠性验证：

　　HTOL(高温寿命测试)中实时监测多引脚参数，捕捉早期失效。

　　配置：40通道轮询+温度箱联动，数据采样间隔1秒。

　　2. 新能源电池系统评估

　　●电池模组测试：

　　多节电芯电压/内阻同步测量(支持4线Kelvin连接)。

　　功能：循环寿命测试中识别容量衰减单元，精度达±0.05%。

　　BMS验证：

　　模拟均衡电路负载，验证保护电路响应时间(μs级触发)。

　　集成方案：2790+DAQs构建电池模拟器，覆盖过充/过放场景。

　　3. 汽车电子多参数验证

　　●传感器阵列测试：

　　压力/温度传感器的激励施加与输出信号采集同步完成。

　　效率：单次扫描完成32个传感器的灵敏度校准，耗时<2分钟。

　　●ECU供电稳定性分析：

　　多路供电轨的纹波注入与响应捕捉(0-20V动态扫描)。

　　安全机制：过流保护触发阈值验证(±5%容差)。

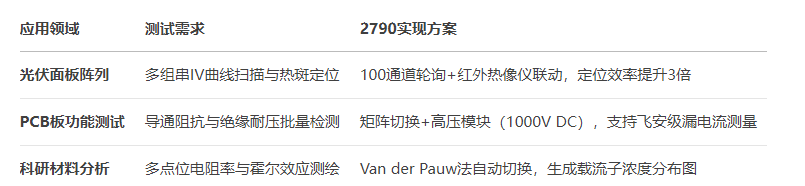

　　三、系统级测试解决方案

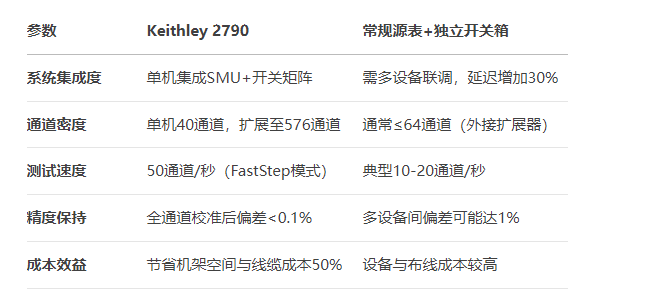

　　四、技术优势与竞品对比

　　五、自动化与软件生态

　　1.测试脚本引擎

　　内置TSP(Test Script Processor)支持Lua脚本，可离线执行复杂测试序列(如阶梯扫描+条件跳转)。

　　案例：自定义电池循环老化协议(充放电500次，数据自动记录)。

　　2.上位机控制

　　Keithley KickStart软件：图形化界面快速配置多通道扫描模板。

　　第三方集成：支持LabVIEW/Python API，无缝接入ATE系统(如NI TestStand)。

　　3.数据管理

　　实时生成CSV/TDMS格式报告，兼容数据分析工具(JMP/MATLAB)。

　　远程监控：通过LAN/GPIB实现跨实验室数据汇总。

　　六、选型与配置建议

　　●基础版：2790-40-60(40通道，60W功率)，适合中小规模产线测试。

　　●高功率扩展：选配2200系列模块，支持200V/10A高压大电流测试(如IGBT模组)。

　　●极端环境：添加防震支架与EMI屏蔽箱，适应车载或工业现场测试。

　　吉时利2790通过硬件级集成与智能化切换逻辑，成为多通道、高精度测试场景的首选方案，尤其适用于需兼顾效率与精度的半导体产线、新能源电池组评估及复杂电子系统验证。其模块化扩展能力与开放软件生态，进一步降低了系统构建门槛，助力用户实现从研发到量产的全程高效测试。
