泰克实时频谱分析仪RSA606B主要应用在哪些领域？

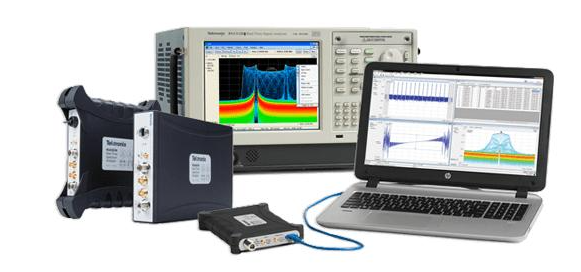

　　泰克实时频谱分析仪RSA606B和SignalVu分析软件实现了准确可靠的实时射频测量。 由于自身架构，泰克实时频谱分析仪能够以全带宽实时记录、传输和分析数据，从而捕获、隔离和分析难以发现的瞬态射频信号。

　　广泛的信号分析工具：泰克射频频谱分析仪具有大量的射频分析工具，便于简化多种信号和波形测试，包括无线标准、雷达脉冲以及电磁抗扰性和兼容性 (EMI/EMC)。

　　经过验证的科学支持准确的结果：在泰克，我们重视测量的完整性。我们的分析仪应用成熟的测量科学，确保结果可靠、精确、可重复。

　　用于现场的仪器：泰克频谱分析仪能满足在实验室外捕获信号的需求。提供坚固耐用的便携型，电池续航时间可达数小时，确保从现场获取高保真射频数据。

　　泰克实时频谱分析仪RSA606B凭借其宽频带捕获、高动态范围和瞬态信号分析能力，在需要快速捕捉、解析复杂射频信号的领域具有关键作用。以下是其核心应用领域及技术实现方案的详细解析：

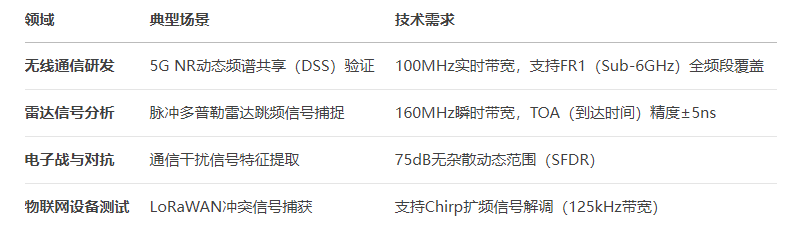

一、核心应用领域与技术参数

　　二、关键功能与行业解决方案

　　1. 瞬态信号捕获

　　功能：

　　无缝实时触发(DPX频谱引擎)，100%截获概率(POI)

　　最短信号持续时间检测：10μs(如蓝牙BLE广播包)

　　案例：某卫星通信地面站通过RSA606B发现10ms的星间链路瞬断故障

　　2. 频谱监测与干扰排查

　　技术方案：

　　频域触发(Frequency Mask Trigger)定位非法频点

　　时频域联合分析(Spectrogram + Time Domain)

　　配置：

　　内置GPS/北斗授时模块(时间同步精度±50ns)

　　地图叠加功能(Geo-location)，结合无人机完成区域频谱测绘

　　3. 复杂调制信号分析

　　支持制式：

　　5G NR(最高支持256QAM)、Wi-Fi 6E(160MHz信道)

　　军用跳频(FHSS)、直接序列扩频(DSSS)

　　分析能力：

　　EVM(误差矢量幅度)测量(5G NR <1.5%)

　　瞬时相位噪声(-110dBc/Hz @1GHz，偏移1kHz)

　　三、典型行业应用案例

　　1. 5G基站部署优化

　　场景：Massive MIMO波束赋形性能验证

　　方案：

　　8通道MIMO同步采集(需选配RSA-R6多通道适配器)

　　波束切换时延与方向图旁瓣抑制比测量

　　成果：某运营商减少基站干扰投诉率40%

　　2. 航空航天电子测试

　　应用：卫星数传链路异常诊断

　　技术指标：

　　捕获Ka波段(26.5-40GHz)相位瞬变(需外接下变频器)

　　分析多普勒频移动态范围±500kHz

　　配置：选配相位相干本振(Phase Coherent LO)

　　3. 医疗设备EMI预认证

　　需求：MRI设备射频屏蔽效能评估

　　测试流程：

　　实时监测1GHz内杂散辐射(EN 60601-1-2标准)

　　脉冲磁场耦合干扰频谱记录

　　优势：相比传统扫频分析仪，测试时间缩短70%

　　总之，RSA606B凭借其实时处理能力与高灵敏度特性，成为复杂射频环境分析的利器，尤其适用于5G/6G通信、电子战、卫星通信及医疗电子等对瞬态信号捕捉要求严苛的场景。其模块化设计与智能触发机制，可显著提升频谱异常事件的诊断效率，是高端射频测试系统的核心组件。
