泰克RSA600系列频谱分析仪的测试应用有哪些

　　泰克RSA600 系列频谱分析仪是实验室或生产线中狭窄空间的理想之选，它利用紧凑式 PC 的强大功能提供高级捕获、识别和分析功能。

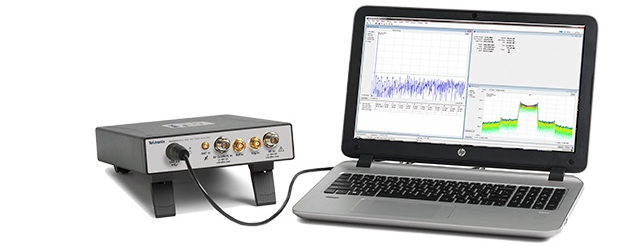

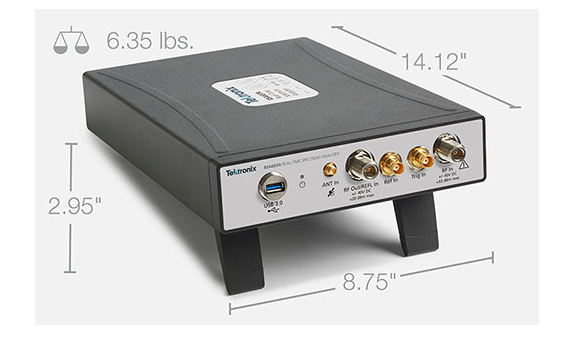

　　泰克RSA600 频谱分析仪体积轻巧，可以放在您的工作台上、实验室中或并排堆叠在机架上。通过 USB 3.0 将高达 40 MHz 的数据连续流式传输至您自己的 Intel i5 或 i7 PC、笔记本电脑或平板电脑，并解锁最新 PC 处理功能、便捷的文件共享、SignalVu-PC 矢量信号分析 (VSA) 软件以及用于构建基于 IQ 的自定义应用程序的 Windows 或 Linux API。选择显示器和 PC。在需要或选择时进行升级。

　　泰克RSA600 系列提供实时频谱分析和宽带宽分析功能，可帮助工程师解决检定、验证和生产设计中所遇到的各种问题。系统核心是基于 USB 的 RF 频谱分析仪，它捕获 40 MHz 带宽，实现优异的保真度。由于具有 70 dB 动态范围和高达 7.5 GHz 的频率覆盖范围，您可以完整检定高达 40 MHz 带宽的宽带信号。USB 外形可允许您在需要更多处理能力或内存时将处理能力迁移至 PC。

　　选配跟踪发生器可以测量增益/损耗，迅速测试滤波器、放大器、双工器和其他部件，您可以按需增加电缆和天线的 VSWR、回波损耗、故障测距、电缆损耗等测量。

　　泰克RSA600系列频谱分析仪主要测试应用场景及示例：

　　1. 无线通信系统测试

　　5G/Wi-Fi/蓝牙/LTE等通信技术：分析调制质量(EVM、星座图)、频谱掩模、邻道泄漏比(ACLR)。

　　动态信号捕获：实时检测瞬态干扰、信号突发的频谱异常(如瞬时干扰导致的数据包丢失)。

　　2. 雷达与电子战(EW)系统

　　脉冲信号分析：测量脉冲宽度、重复频率(PRF)、脉内调制(如线性调频)。

　　跳频信号跟踪：实时捕获跳频序列、驻留时间，适用于电子情报(ELINT)和威胁识别。

　　3. EMI/EMC预兼容测试

　　电磁干扰诊断：定位设备辐射超标频点，分析瞬态噪声(如开关电源噪声)。

　　标准预验证：执行CISPR、FCC等标准的辐射/传导发射测试，提前发现设计问题。

　　4. 射频元器件表征

　　放大器/滤波器测试：测量增益、三阶交调(TOI)、带外抑制。

　　混频器本振泄漏：分析LO泄漏功率及杂散成分。

　　5. 信号监测与频谱管理

　　非法信号侦测：定位未经授权的无线发射源(如黑广播、伪基站)。

　　频谱占用度分析：绘制长期频谱使用热图，优化频谱分配。

　　6. 物联网(IoT)与低功耗设备测试

　　LoRa/Sigfox/ZigBee：评估低功耗广域网(LPWAN)信号的覆盖范围与抗干扰能力。

　　信号稳定性测试：分析电池供电设备的信号随时间的变化(如功耗波动导致的频率漂移)。

　　7. 软件定义无线电(SDR)开发

　　实时信号验证：调试SDR算法(如自适应调制)的实时输出频谱。

　　宽带信号分析：支持FPGA或DSP生成的宽带信号质量评估。

　　8. 航空航天与国防应用

　　卫星通信：分析Ka/Ku波段信号的相位噪声、谐波失真。

　　电子对抗(ECM)：评估干扰信号的有效性及雷达回波特征。

　　9. 智能交通与汽车电子

　　汽车雷达(77 GHz)：通过下变频测试调频连续波(FMCW)信号的线性度。

　　V2X通信：验证DSRC/C-V2X信号的误码率及多径干扰影响。

　　10. 科研与教育

　　新型调制技术研究：如UFMC、FBMC等非正交波形分析。

　　教学实验：频谱分析基础操作、信号特征测量实操培训。

　　通过结合选件(如矢量信号分析、噪声系数测量)，RSA600可进一步扩展至更专业的测试场景，成为跨行业射频分析的通用工具。
