吉时利2400数字源表有什么测试功能

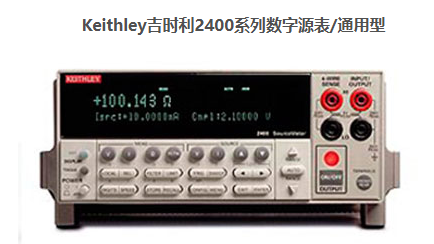

　　吉时利(Keithley)2400 系列数字源表是一款非常经典且广受欢迎的多功能仪器。

　　吉时利(Keithley)2400 系列数字源表测试功能是 精确地施加一个激励(电压或电流)，并同步地、高精度地测量产生的响应(电流或电压)。

　　吉时利数字源表系列特别适用于需要精密电压源和电流源驱动，同时进行电流与电压测量的测试应用。所有源表都提供精密的电压和电流源测量能力。每个源表均由一个高稳定的直流源和一个真仪器级的5位半多功能表组成。

　　该电源特性包括：低噪声，高精度和回读功能。万用表功能包括高重复性和低噪音。其结果形成了一个紧凑的单通道直流参数测试仪。在操作中，这些仪器可以作为一个电压源，电流源，电压表，电流表和欧姆表。通信、半导体、计算机、汽车与医疗行业的元件与模块制造商都将发现，数字源表对于各种特征分析与生产过程测试都极具实用价值。

　　Keithley吉时利2410型高压源表功率为20W，能够提供和测量从±5μV(源)和±1μV(测量)到±1100V的电压，及从±10pA到±1A的电流。由于具有较高的电压源范围，2410非常适合于电阻和电压系数测试、变阻器、高压二极管、开关、齐纳管、射频二极管和整流器的测试。2410在提供1100V电压的同时能够测量20mA的电流，具有精确测试所需的特殊分辨率。

　　Keithley吉时利2420型高压源表功率为60W，能够提供和测量从±5µV(源)和±1µV(测量)到±60V的电压，以及从±100pA到±3A的电流。2420的生产测试应用必须在较高电流情况下进行测试的电阻和电阻网络、热敏电阻、太阳能电池、普通电池。

　　Keithley吉时利2425型100W源表将2420的电压范围扩展到100V，在1A的电流范围内具有100W的测量功率。与2420型高压源表一样，2425也具有3A电流60W功率的测量能力。2425是针对中等功率器件(例如DC-DC转换器)、电源和其他需要60W和100W总直流功率元件的生产测试而设计的。

　　吉时利2400数字源表能解决什么测试问题?

　　1. 半导体器件特性分析

　　二极管：正向IV曲线、反向击穿电压、漏电流。

　　晶体管 (BJT, FET, MOSFET)：输出特性曲线、传输特性曲线、阈值电压。

　　晶圆级测试：配合探针台，对芯片上的单个器件进行测试。

　　2. 无源元件测试

　　电阻：精密电阻值测量(采用源电流测电压法，可消除引线电阻影响)。

　　电容：漏电流测试。

　　电感：饱和特性测试。

　　3. 光电器件测试

　　LED / OLED / 激光二极管 (LD)：LV特性、光功率-电流关系、效率测试。脉冲模式在此至关重要，防止器件发热烧毁或测试失真。

　　太阳能电池 / 光电探测器：IV曲线、转换效率、填充因子、开路电压、短路电流。四象限功能可以模拟负载，吸收太阳能电池产生的能量。

　　4. 材料特性研究

　　导电材料：电阻率、方阻测量。

　　纳米材料(如碳纳米管、石墨烯)：低电流(nA级)下的电学特性测量。

　　5. 电池测试

　　小型电池的充放电特性测试(利用其四象限的源和吸功能)。

　　总之，吉时利2400数字源表解决的是一切需要精密、可编程、同步的“源-测”功能的测试问题。它特别适用于元器件研发、可靠性验证、质量控制以及任何需要绘制IV特性曲线的场合，是半导体、光电和材料研究领域的实验室和生产线上的“瑞士军刀”。
