泰克RSA600 频谱分析仪有哪些测试功能？

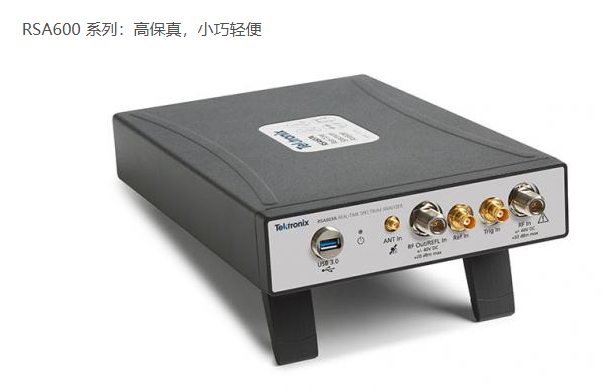

　　泰克RSA600 系列是实验室或生产线中狭窄空间的理想之选，它利用紧凑式 PC 的强大功能提供高级捕获、识别和分析功能。

　　●高达 7.5 GHz 的频率覆盖范围

　　●40 MHz 实时信号采集带宽

　　●传输线供电

　　●2.79 千克(6.15 磅)

　　无比轻巧的体积。 无限灵活性。

　　RSA600 频谱分析仪体积轻巧，可以放在您的工作台上、实验室中或并排堆叠在机架上。通过 USB 3.0 将高达 40 MHz 的数据连续流式传输至您自己的 Intel i5 或 i7 PC、笔记本电脑或平板电脑，并解锁最新 PC 处理功能、便捷的文件共享、SignalVu-PC 矢量信号分析 (VSA) 软件以及用于构建基于 IQ 的自定义应用程序的 Windows 或 Linux API。选择显示器和 PC。在需要或选择时进行升级。

　　泰克RSA600系列并非传统的扫频式频谱分析仪，而是一款实时频谱分析仪。这是其最核心的身份和价值所在。这意味着它不仅能完成传统频谱分析仪的任务，更能捕获、分析和显示瞬态、动态变化的信号，而这些信号是传统仪器无法有效捕捉的。

　　泰克RSA600 频谱分析仪测试功能：

　　一、 射频分析功能

　　频谱分析 (Spectrum Analysis)

　　●基础功能： 与所有频谱仪一样，它可以测量信号的频率、幅度(功率)、谐波、杂散信号等。

　　●高动态范围： 具备优异的动态范围，能够同时测量大信号和小信号，避免失真。

　　●频域测量： 包括信道功率、邻道功率泄漏比(ACLR)、占用带宽(OBW)等标准测量。

　　实时频谱分析 (Real-Time Spectrum Analysis)

　　这是RSA600的立身之本。它能够连续无盲区地采集和处理一段频宽内的所有信号。

　　●无缝捕获： 通过数字信号处理(DSP)技术，实现100%的侦听概率，不会错过任何在实时带宽内出现的信号。

　　●实时触发： 可以基于频率模板触发(Frequency Mask Trigger, FMT)等独特功能。用户可以先绘制一个“正常”频谱的模板，一旦有异常信号(如瞬态脉冲、跳频信号、突发干扰)出现并违反了这个模板，仪器就会立即触发捕获，将其定格下来进行分析。这是排查间歇性、随机性故障的利器。

　　二、 时域、调制域与数字调制分析功能

　　凭借其强大的实时处理能力，RSA600可以将频域信号转换到其他域进行深度分析。

　　3.时域分析

　　幅度 vs. 时间： 像示波器一样查看射频信号的幅度随时间变化的情况，用于分析脉冲、突发信号的上升/下降时间、脉冲宽度、重复周期等。

　　频谱 vs. 时间 (Spectrogram)： 以三维(频率-幅度-时间)的频谱图(也叫“瀑布图”)方式显示信号，非常直观地观察信号频率和幅度随时间的变化历程，常用于分析跳频信号、扫描信号或间歇性干扰。

　　4.调制分析

　　模拟调制分析： 支持对AM(调幅)、FM(调频)和PM(调相)信号的深度分析，可测量调制深度、调制频率、频偏、相偏等参数。

　　数字调制分析 (可选)： 通过购买相应的选件，可以对复杂的数字调制信号进行矢量分析，例如：

　　通用数字调制分析： 支持如QPSK, 16QAM, 64QAM, 256QAM等多种制式的测量，包括误差矢量幅度(EVM)、幅度误差、相位误差、IQ星座图、眼图等关键指标。这对于无线通信(如Wi-Fi, 4G/5G, Bluetooth)的研发和调试至关重要。

　　5.脉冲测量

　　专门针对雷达、航空电子等脉冲信号的分析功能，可自动测量脉冲宽度、脉冲重复间隔(PRI)、占空比、脉冲顶部幅度、下降等数十个参数。

　　三、 高级与特殊功能

　　6.信号记录与回放

　　IQ数据录制： 可以将一段时间的射频信号下变频并直接录制为IQ数据文件(.tiq格式)存储下来。

　　信号回放与分析： 之后可以将这些记录的信号文件重新载入仪器或电脑上的分析软件(如泰克SignalVu-PC)进行详细的离线分析。这对于捕获现场难以复现的故障信号极其有用。

　　7.EMI预兼容测试 (可选)

　　内置符合CISPR标准的滤波器、检波器(峰值、准峰值、平均值)和带宽设置，可以用于产品研发阶段的电磁干扰预测试和诊断，帮助工程师在送往认证实验室之前发现并解决潜在的EMI问题。

　　8.相位噪声测量 (可选)

　　可以测量振荡器、合成器等信号源的相位噪声性能，这是评估频率源频谱纯度的关键指标。

　　典型应用场景

　　无线通信研发与调试： 分析数字调制质量(EVM)、排查信道干扰。

　　雷达与电子战系统测试： 捕获和分析复杂的脉冲信号。

　　频谱监测与干扰 hunting： 查找并分析未知的、间歇性的干扰信号。

　　EMI诊断与预兼容测试： 在产品设计早期发现电磁兼容性问题。

　　教育与研究： 其强大的功能和PC连接性非常适合教学和学术研究。

　　总之，泰克RSA600系列是一款功能全面、以实时捕获和分析为核心竞争力的中高端频谱分析仪，非常适合需要应对复杂、动态射频信号场景的工程师和研究人员。
