泰克RSA306B USB 频谱分析仪适用哪些用户应用

　　泰克RSA306B是一款非常具有特色的仪器，它是一款基于USB的实时频谱分析仪。它的核心价值在于极高的性价比和便携性，同时提供了传统高端频谱仪才具备的实时频谱分析功能。

　　RSA306B 使用您的电脑和泰克 SignalVu-PC™ RF 信号分析软件，针对 9 kHz 至 6.2 GHz 信号提供实时频谱分析、流式捕获和深度信号分析功能，而且其价格实惠，携带方便，特别适合现场、企业工厂或科研单位应用。

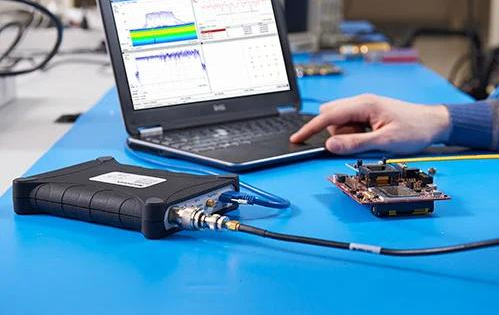

　　与传统笨重昂贵的台式频谱仪不同，RSA306B的设计理念是“软件定义的仪器”。它本身是一个硬件前端，通过USB连接到电脑，由功能强大的软件(如SignalVu-PC)来完成所有的分析和显示工作。

　　1.真正的实时频谱分析：

　　这是它与普通扫描式频谱仪的根本区别。它拥有高达165 MHz的实时带宽。

　　普通扫描频谱仪：像一台慢速扫描的相机，只能捕捉信号在某个时刻的静态频谱，会错过频率间隔中发生的短暂信号。

　　RSA306B：像一台高速摄影机，连续不断地捕获整个165 MHz带宽内的信号。通过数字荧光技术(DPX®)，它可以每秒更新超过48,000次的频谱图，以概率性的方式将信号显示在屏幕上，从而100%地捕获到瞬态、跳频、脉冲等动态信号，而不会遗漏。

　　2.便携性与低成本：

　　主机非常小巧轻便，仅靠USB供电和传输数据，可以轻松地带到现场进行测试。

　　价格远低于具备同等实时分析能力的台式频谱仪，使得预算有限的工程师、科研人员和教育机构也能用上强大的实时频谱分析工具。

　　3.强大的软件分析功能(SignalVu-PC)：

　　软件是RSA306B的灵魂，它提供了全面的分析套件：

　　频谱分析： 基础频谱视图。

　　DPX频谱图： 核心功能，以颜色表示信号出现的概率，直观显示信号动态行为。

　　时域分析： 可以看到实时带宽内信号的时域波形。

　　** demodulation(解调)：** 支持AM、FM、PM等模拟调制以及ASK、FSK、PSK等数字调制的解调分析。

　　EMI预兼容测试： 内置模板，可进行初步的电磁干扰测试。

　　应用场景与优势：

　　●学术/教育

　　●工厂或现场维护、安装和维修

　　●高价值设计和制造

　　●干扰搜寻

　　RSA306B：一种全新的仪器类别

　　RSA306B 提供全功能频谱分析和深度信号分析功能，其价格是任何以前的产品无法比肩的。通过采用最新的商用接口及可用计算能力，RSA306B 使信号采集与测量分离开来，明显降低了仪器硬件的成本。数据分析、存储和重新播放都在个人电脑、平板电脑或笔记本电脑上进行。从信号采集硬件中单独管理 PC，可以简便地升级计算机，最大限度地减少 IT 管理问题。

　　●RSA306B-SMA：用于射频传感器应用

　　●RSA306B-SMA 是 RSA306B USB 频谱分析仪的衍生产品，具有以下面向客户的增强功能，可方便地集成到定制系统和机箱中：

　　●Type-SMA RF 输入连接器取代了 Type-N 连接器

　　●可选不带保护盒(无外壳)

　　●可选配定制安装件 (MKIT)，用于在定制外壳中安装无外壳机箱。

　　●SignalVu-PC™ 软件和API，支持深入分析和快速编程交互

　　●RSA306B 搭载了 SignalVu-PC，这一强大的程序是泰克高性能信号分析仪的基础。SignalVu-PC 提供了以前高性价比解决方案所不具备的深入分析功能。DPX 频谱/频谱图的实时处理在电脑中进行，进一步降低了硬件的成本。需要编程接入仪器的客户既可以选择 SignalVu-PC 编程接口，也可以使用随附的应用程序编程接口 (API)，后者提供了一套适用于 Windows 和 Linux 系统的丰富命令和测量功能。另外还为 API 提供了 MATLAB 驱动程序，可以与 MATLAB 和“仪器控制工具箱”一起使用。

　　●DataVu-PC 多仪器记录和分析软件，支持大型记录

　　●DataVu-PC 软件可以使用独立设置同时控制两台频谱分析仪。您可以监测宽频宽，同时在仪器范围内任何频率上以最高 40 MHz 带宽记录数据。一旦记录完毕， DataVu-PC 可以根据幅度和频率模板特点查找和标记关注的信号，而不需要手动检查长记录。在最多 2,000,000 个脉冲上提供脉冲测量。

　　RSA306B 及 SignalVu-PC 为现场和实验室提供基础测量和高级测量功能

　　您可以发现以前从未见过的信号：RSA306B 的 40 MHz 实时带宽与 SignalVu-PC 的处理能力相结合，为您显示每一个信号，在高性能电脑上甚至可显示最短时长为 15 μs 的信号。下图显示了 WLAN 传输(绿色和橙色)，屏幕中重复出现的窄信号是蓝牙接入探头。频谱图(屏幕上方部分)在时间上把这些信号清楚地分开，显示任何信号碰撞。

　　泰克RSA306B是一款颠覆性的产品，它打破了高性能频谱分析仪的价格和体积壁垒。它的优势不在于极高的频率范围(9 kHz至6.2 GHz对大多数商用通信频段已足够)或极低的相位噪声，而在于其无与伦比的“洞察动态信号”的能力。

　　非常适合：

　　●射频和硬件工程师(用于调试现代动态射频系统)

　　●EMC工程师(用于前期干扰排查和故障诊断)

　　●科研人员和教育工作者

　　●现场服务工程师(需要便携式射频诊断工具)

　　局限性(需要注意)：

　　其性能(如动态范围、相位噪声)无法与顶级台式频谱仪相比，但对于绝大多数工程应用已完全足够。

　　必须连接电脑才能使用，不适合极端恶劣的工业环境。

　　总之，如果您需要解决的是与“动态”、“瞬态”、“间歇性”射频信号相关的问题，或者您需要一台高性价比、便携的频谱分析工具用于教学、研发或现场支持，那么泰克RSA306B USB实时频谱分析仪是一个极具吸引力的选择。它让曾经昂贵的实时频谱分析技术变得触手可及。
