光电测试测量仪器：吉时利2520脉冲激光二极的测试应用

　　吉时利2520(Keithley 2520)是一款图形化脉冲激光源表，它是专门为测试像脉冲激光二极管这样的大功率、短脉冲光电器件而设计的。

　　吉时利2520脉冲激光二极安全、准确地对脉冲激光二极管进行驱动和测量，获取其在高功率脉冲工作状态下的关键特性参数。

　　一、为什么脉冲激光二极管测试需要专门的设备?

　　普通激光二极管可以使用直流源来测试，但当功率非常高时(例如用于激光雷达、材料加工、医疗等领域的激光二极管)，直流工作会产生巨大的热量，导致器件温度急剧升高，从而：

　　1.性能下降：波长漂移，效率降低。

　　2.永久损坏：可能直接烧毁激光器。

　　脉冲工作的优势：

　　•降低平均功率：通过发送极短(纳秒到微秒级)的电流脉冲，即使脉冲电流很高，其平均功率也很低，从而极大地减少了热效应。

　　•模拟真实工作状态：许多高功率激光器就是在脉冲模式下工作的，脉冲测试能真实反映其应用性能。

　　二、吉时利2520的核心功能如何满足测试需求?

　　2520将高功率脉冲电流源和精密电压/光功率测量单元集成于一体，解决了传统“信号源+示波器+测量设备”搭建系统的复杂性和同步难题。

　　1.高功率脉冲电流源：

　　•能提供高达20A的脉冲电流(2520-500-OP型号可达50A)和20V的脉冲电压，足以驱动绝大多数高功率脉冲激光二极管。

　　•脉冲宽度可调(最短100ns)，重复频率可调，可以精确控制激光器的激发条件。

　　2.同步的脉冲测量能力：

　　•这是2520最关键的优势。它可以在输出电流脉冲的同时，同步测量激光二极管两端的脉冲电压和连接在外部光电探测器上的脉冲光功率。

　　•这种“源”与“测”的完美同步，确保了数据的准确性和时效性。

　　3.图形化操作界面：

　　•内置的触摸屏可以实时显示脉冲波形(电流、电压、光功率)，让用户可以直观地观察脉冲形状是否正常，有无过冲、振铃等现象，这对于保护昂贵的激光二极管至关重要。

　　吉时利2520型脉冲激光二极管测试系统主要特点及测试应用：

　　•在封装或主动温度控制之前简化了激光二极管LIV测试

　　•芯片(chip)或棒料(bar)阶段的激光二极管LIV生产测试的综合解决方案

　　•可通过编程将扫描(sweep)停在光功率极限上

　　•针对脉冲与DC测试的高精度源与测量性能的完美结合

　　•吉时利2520脉冲激光二极管测试系统基于同步DSP测量通道确保了高精度的光强度与电压测量

　　•脉宽从500ns～5ms，占空比可达4%的可编程脉冲

　　•脉冲模式电流可达5A，直流模式可达1A

　　•三个测量通道14位的测量精度(VF、前光电二极管、后光电二极管)

　　●测量算法增强了脉冲测量的信噪比

　　•缓冲存储器高达1000点的扫描存储能力，消除了测试过程的GPIB流量，增大了测试产能

　　•数字I/O binning与handling操作

　　•IEEE-488 与 RS-232 接口

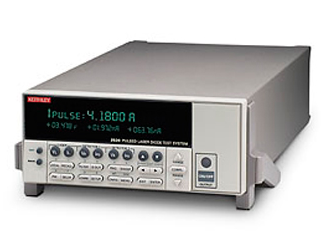

　　KEITHLEY吉时利2520脉冲式激光二极管测试系统是一款用于激光二极管制造工艺流程早期测试的综合同步测试系统，尤其是当无法轻易实现合适的温度控制时。KEITHLEY2520在一台紧凑的半机架式仪器中，提供了激光二极管脉冲测试与连续LIV(光-电流-电压)测试所需的全部源与测量功能。源与测量的紧密同步确保了较高的测量精度，能够对500ns的最小脉宽进行测试。

　　吉时利2520相关应用:

　　适用于下列器件的生产测试：

　　· 远程通讯激光二极管

　　· 光存储读/写头激光二极管

　　· 垂直腔面发射激光器(VCSEL)

　　· 热阻抗

　　· 结温响应

　　总之，吉时利2520脉冲激光源表在脉冲激光二极管测试中的应用，核心价值在于它提供了一体化、高精度、可视化的脉冲测试解决方案。 它使得研发和测试工程师能够：

　　·安全地 驱动高功率激光器，避免热损伤。

　　·准确地 获取脉冲工作下的关键参数(L-I-V)。

　　·直观地 观察和分析脉冲动态特性，优化驱动条件。

　　·高效地 进行自动化测试和可靠性评估。

　　·这对于保证高性能脉冲激光二极管的产品质量、可靠性和性能优化至关重要。
