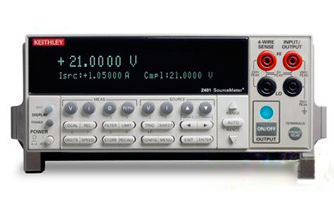

吉时利2401数字源表有什么测试功能

　　吉时利数字源表系列专用于要求紧密结合源和测量 的测试应用。全部数字源表型号都提供精密电压源和电 流源以及测量功能。每款数字源表既是高度稳定的直流 电源也是真仪器级的6位半万用表。此电源的特性包括 低噪声、精密和回读。此万用表的功能包括可重复性高 和低噪声。最终形成了紧凑、单通道、直流参数测试仪。 在工作时，这些仪器能用作电压源、电流源、电压表、电 流表和欧姆表。通信、半导体、计算机、汽车和医疗行业 的组件和模块制造商会发现吉时利数字源表是适于特 性分析和生产测试等广泛应用的重要源表。

　　吉时利2401数字源表主要特性：

　　•集5台仪器的功能于一体(IV源、IVR 测量)

　　•6种模式：20W~100W直流、1000W脉冲、1100V至1μV、10A至10pA

　　•源和阱(4象限)工作

　　•0.012%基础测量精度(6位半分辨率)

　　•2线、4线和6线远程电压源和测量感测

　　•1700读数/秒(4位半分辨率)，通过GPIB

　　•通过/失效比较器用于快速排序/分选

　　•提供高速感测线接触检查功能

　　•可编程DIO端口用于自动化/处理程序/探针控制

　　•标准SCPI GPIB、RS232和吉时利触发链路接口

　　•吉时利LabTracer 2.0版I-V曲线跟踪应用软件(下载)

　　吉时利2401数字源表典型应用

　　设备：

　　•分立半导体器件

　　•无源器件

　　•瞬变抑制器件

　　•IC、RFIC、MMIC

　　•激光二极管、激光二极管模块、LED、光检测器

　　•电路保护器件：TVS、MOV、保险丝等

　　•气袋

　　•连接器、开关、继电器

　　测试：

　　•漏电

　　•低电压/电阻

　　•LIV

　　•IDDQ

　　•I-V特性分析

　　•隔离和印制线电阻

　　•温度系数

　　•正向电压、反向击穿、漏电流

　　•直流参数测试

　　•直流电源

　　•HIPOT

　　•绝缘耐压测试序列举例

　　紧凑集成仪器的优点

　　通过在单台装置中连接源和测量电路，这些仪器能 提供多种优于单独的源和测量仪器构建的系统。例如， 它们极大地缩短了测试站开发，建立和维护所需的时 间，同时降低了购买系统的整体成本。通过去除与使用 多台仪器相关的复杂同步和连接问题，它们简化了测试 过程本身。而且，紧凑的半机架尺寸节省了测试架或测试台的宝贵“空间”。

　　集5种仪器功能于一体(IV源、IVR测量)

　　源测量仪器的精密耦合特点相对分立仪器具有许多优点。例如，它具有更短的测试时 间，通过减少GPIB的流量并简化了远程编程接口。它还保护被测设备在偶尔过载、热失控 等情况下不被损坏。电流源和电压源都可设置回读使器件测量完整性最大化。如果回读 达到可编程容限的极限，那么该源就被钳位在此极限，从而提供错误保护。

　　I-V特性分析

　　所有数字源表均提供4象限工作。工作在第1和第3象限时，作为电源向负载输出 功率。工作在第2和第4象限时，作为阱(负载)吸收能量。在源或阱工作期间都能测 量电压、电流和电阻。

　　自动化以提高速度

　　吉时利2401数字源表提高了生产测试的效率。它能在提供电压源或电流源的同时进行测量，无需 更改连接，因此适合于在不间断生产环境中可靠 地工作。为了提供生产应用所需的吞吐率要求， 数字源表具有许多内建功能因而能运行复杂的 测试序列，无需速度较低的计算机控制或GPIB通 信。
