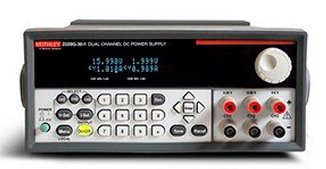

吉时利2220G-30-1 GPIB可编程三通道直流电源的测试应用

　　吉时利2220G-30-1 GPIB可编程三通道直流电源不是一台普通的单输出电源，而是一个集成了三个独立通道、可通过GPIB接口精确编程的直流供电平台。 其型号中的“-30-1”指明了其通道配置：两个30V/1A的通道(CH1 & CH2)和一个5V/3A的通道(CH3)。

　　功能与优势

　　1.三通道独立/组合输出：

　　独立输出：可以同时为被测设备(DUT)中的三个不同模块或三个独立的DUT供电。例如，为运算放大器提供±15V电源，同时为数字逻辑部分提供+5V电源。

　　串联组合：两个30V通道可以串联，提供最高60V/1A的输出，用于需要更高电压的场合。

　　并联组合：两个30V通道可以并联，提供最高30V/2A的输出，用于需要更大电流的场合。

　　2.高精度与可编程性：

　　作为吉时利(现为泰克旗下)的产品，它继承了测量仪器级别的精度。不仅可以精确设定电压和电流，还能通过前面板或远程接口精确读取(回读) 实际的输出电压和电流值。这使得它既是电源，也是一个简单的电压/电流表。

　　3.GPIB接口：

　　GPIB是自动化测试领域的经典标准接口。通过GPIB，用户可以远程控制电源的开关、设置电压/电流限值、读取输出值，从而轻松地将它集成到自动化测试系统中。

　　4.灵活的控制模式：

　　除了恒压模式，它还可以工作在恒流模式，适用于对LED、激光二极管等需要恒定电流驱动的器件进行测试。

　　二、典型测试应用场景

　　在研发、验证和生产测试中的具体应用：

　　1. 模拟与混合电路测试

　　这是最经典的应用场景。

　　应用示例：测试一个运算放大器电路。

　　CH1：设置为+15V，连接到运放的正电源端。

　　CH2：设置为-15V，连接到运放的负电源端。

　　CH3：设置为+5V，为电路中的数字逻辑部分(如MCU、FPGA)供电。

　　优势：一台仪器解决了整个混合信号板的供电需求，并且可以通过程序同时上电、下电或进行电源时序控制。

　　2. 多电压数字系统供电与测试

　　现代电子系统常需要多个电压轨。

　　应用示例：测试一块嵌入式系统板卡。

　　CH1：设置为3.3V，为通用I/O和外设供电。

　　CH2：设置为1.8V，为核心逻辑或内存供电。

　　CH3：设置为5V，为特定接口或传感器供电。

　　优势：通过GPIB编程，可以实现精确的电源时序控制，模拟真实的上电/断电顺序，验证系统在各种电源场景下的稳定性。

　　3. 元器件特性分析与可靠性测试

　　应用示例：LED或激光二极管的I-V特性曲线测试。

　　将电源设置为恒流模式，通过GPIB程序控制输出电流从0缓慢增加到额定值。

　　同时，通过电源的回读功能，测量并记录在每个电流点下LED两端的电压。

　　自动化系统可以轻松地绘制出完整的I-V特性曲线，并筛选出参数不一致的器件。

　　应用示例：电容器、二极管的浪涌电流测试或老化测试。

　　4. 自动化测试系统中的集成

　　在需要高吞吐量的生产测试环境中，2220G-30-1是关键的执行单元。

　　吉时利2220G-30-1 GPIB可编程三通道直流电源的核心价值在于其灵活性、精确性和自动化能力。它特别适合于：

　　●研发实验室：需要为复杂电路提供多种供电方案的场景。

　　●自动化测试站：作为标准可编程电源，集成到ATE系统中。

　　●教育领域：用于教学演示多种电源配置和编程控制。

　　●它通过将三个高精度电源集成在一个机箱内，并通过标准GPIB接口提供控制，极大地简化了测试系统的搭建，提高了测试效率和可靠性。
