泰克科技的USB频谱分析仪产品——RSA306B蓝牙发射性能测试

　　频谱分析仪是研究电信号频谱结构的仪器，用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量，可用以测量放大器和滤波器等电路系统的某些参数，是一种多用途的电子测量仪器。它又可称为频域示波器、跟踪示波器、分析示波器、谐波分析器、频率特性分析仪或傅里叶分析仪等。现代频谱分析仪能以模拟方式或数字方式显示分析结果，能分析1赫以下的甚低频到亚毫米波段的全部无线电频段的电信号。仪器内部若采用数字电路和微处理器，具有存储和运算功能;配置标准接口，就容易构成自动测试系统。基于快速傅里叶变换(FFT)的现代频谱分析仪，通过傅里叶运算将被测信号分解成分立的频率分量，达到与传统频谱分析仪同样的结果。这种新型的频谱分析仪采用数字方法直接由模拟/数字转换器(ADC)对输入信号取样,再经FFT处理后获得频谱分布图。

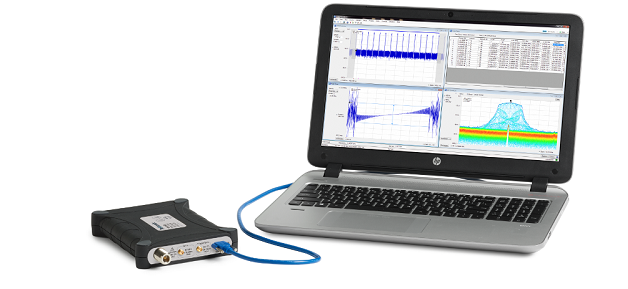

　　下面，我们来看一款泰克科技的USB频谱分析仪产品——RSA306B。

　　RSA306B 提供了全功能频谱分析和深入的信号分析功能，任 何以前的产品都无法比肩其价格。通过使用最新商用接口及计算能力，RSA306B 把信号采集与测量分开，明显降低了仪 器硬件的成本。数据分析、存储和重放都在电脑、平板电脑或笔记本电脑上进行。从采集硬件中单独管理 PC，可以简便地 升级计算机，最大限度地减少 IT 管理问题。

　　RSA306B 运行 SignalVu-PC，这一强大的程序是泰克高性能 信号分析仪的基础。SignalVu-PC 提供了以前经济型解决方案中没有提供的深入分析功能。DPX 频谱/三维频谱图的实时 处理在电脑中进行，进一步降低了硬件的成本。需要编程接入仪器的客户既可以选择 SignalVu-PC 编程接口，也可以使用 标配的应用编程接口(API)，其提供了一套丰富的命令和测量功能。另外还为 API 提供了 MATLAB 驱动程序，可以与 MATLAB 和仪器控制工具箱一起使用。

　　RSA306B使得监测变得异常简便。频谱模板测试捕获频域中发现的瞬态信 号细节，如间歇性干扰。模板测试可以设置成停止采集、保存采集、保存图片、发送声音警报。

　　RSA306B 和 SignalVu-PC 可以简便地执行 EMI 预一致性测 试和诊断测量。可以在校正文件中输入和存储变送器、天线、前置放大器和电缆增益/损耗，可以使用 SignalVu-PC 的标准杂散测量功能，为测试确定极限行。RSA306B在 30MHz ~ 960 MHz 测试的测试中， FCC Part 15 Class A 极限表现良好。 蓝色谱线是捕获的环境特点。违规记录将保存在结果表中。可以使用选项 SVQP 增加 CISPR 准峰值和平均值检测器。可以使用选项 EMCVU 增加 EMC 预一致性测试解决方案。此选项支持许多预定义的限制线。它还新增了一个向导，用于轻松一键设置建议的天线、LISN 和其他 EMC 附件。在使用新 EMC-EMI 显示时，您只能在出现故障时使用耗时的准峰值以便加快测试。此显示也提供一键环境测量。检查工具用于在 本地测量感兴趣的频率，无需扫描。

　　在物联网中，无线技术包括有：RFID、Zigbee、蓝牙、WiFi、移动通信等，目前在设计这些RF中，主要面临的测试挑战是射频技术/模块的选择。例如射频技术的选择包括了频率、网络拓扑、传输距离及能耗。

　　泰克科技高性价比频谱分析仪：RSA306B，高达40M带宽分析。RSA306B的核心技术—实时频谱显示(DXP)技术的应用：提高发现偶发信号的概率、区分同频不同频率的信号、将动态信号变为静态。传统的频谱分析仪是使用扫频式分析方法，而RSA306B是使用实时的FFT，分析频率可达100uS，处于业内领先地位。
