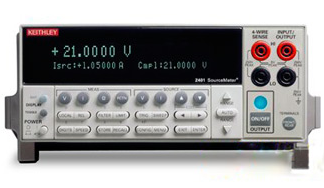

吉时利2401数字源表如何对电压、电阻和电流进行测量？

　　吉时利2401数字源表主要特点及优点：

　　◆设计用于高速直流参数测度。

　　◆吉时利2401系列提供动态范围：1μV - 20V ，10pA - 1A。

　　◆四象限工作，I-V曲线测量。

　　◆KEITHLEY2401数字源表具有0.012%的精确度，6 1/2测量分辨率。

　　◆可程控电流驱动和电压测量钳位的6位线电阻测量。

　　◆在4 1/2 数位时通过GPIB达1700读数/秒。

　　·数字I/O提供快速分选与机械手连接。

　　◆GPIB, RS-232, 和触发式连接面板。

　　◆TestPoint and LabVIEW驱动。

　　Keithley吉时利SourceMeter(数字源表)系列是专为那些要求紧密结合激励源和测量功能，要求精密电压源并同时进行电流与电压测量的测试应用而设计的。所有源表均由一个精密的、低噪声、高稳定的带回读功能的直流电源和一个低噪声、高重复性、高输入阻抗的6 1/2位多功能表组成，形成了紧凑的单通道直流参数测试仪。吉时利数字源表其功能相当于电压源、电流源、电压表、电流表和电阻表的综合体。通信、半导体、计算机、汽车与医疗行业的元件与模块制造商都将发现，源表仪器对于各种特征分析与生产过程测试都极具实用价值。

　　Keithley吉时利2401型数字源表非常适合于测试各种器件，包括二极管、电阻、电阻网络、有源电路保护器件，以及便携式电池供电设备和元件。KEITHLEY2401吉时利也可以用作系统电源和IDDQ测试应用。

　　如何使用数字万用表对电压、电阻和电流进行测量

　　一、测量电压:数字万用表的一个最基本的功能就是测量电压，典型的直流电压源就是电池，例如汽车用的电池。交流电压通常由发电机产生，最常见的交流电压源就是家中墙上的插座。一些装置将交流转变为直流，例如电视、音响、录像机、计算机等电子设备，通过插在墙上的插座上的整流器，来把交流转变为直流;直流电压是这些电子设备所需的电源。

　　测试电压，通常是解决电路问题时第一步要做的工作。如果没有电压或电压过低、过高，在进一步检查之前，首先要解决电源问题。交流电压的波形可能是正弦(正弦波)或非正弦(锯齿波、方波等)。

　　数字万用表测量电压的步骤：1、选择所需的挡位与量程;2、将黑表笔插入COM口，将红表笔插入电压输入插口;3、将表笔头跨接在负载或电源两端(并在电路上);4、察看读数，并确认单位。在测量电压时为了正确读出直流电压的极性(±)，将红色表笔接电路正极，黑色表笔接负极或电路地。如果用相反的接法，有自动调换极性功能的数字多用表会显示负号来指示负的极性，此时如果是模拟指针万用表，就会有损坏万用表的危险。在测量高压时需要使用高压探头，例如用在电视机、录像机的维修，承受40kV的高压。但是这些高压探头不能用在高压同时伴随着高能量的电力方面，只能应用在低能方面。二、测量电阻:电阻值一般变化很大，从几毫欧(mΩ)的接触电阻到几十亿欧姆的绝缘电阻。许多数字万用表测量电阻可以小至0.1欧姆、高至300兆欧。极大的电阻，数字万用表一般会显示“OL”，表示被测电阻超过了量程。测量开路时，会显示“OL”。必须在关掉电路电源的情况下测量电阻，否则对表或电路板会有损坏。某些数字万用表提供了在电阻方式下误接入电压信号时进行保护的功能。不同型号的数字多用表有不同的保护能力。在进行低电阻的精确测量时，必须从测量值中减去测量导线的电阻。典型的测试导线的阻值在0.2Ω到0.5Ω之间。

　　二、测量电阻:电阻值一般变化很大，从几毫欧(mΩ)的接触电阻到几十亿欧姆的绝缘电阻。许多数字万用表测量电阻可以小至0.1欧姆、高至300兆欧。极大的电阻，数字万用表一般会显示“OL”，表示被测电阻超过了量程。测量开路时，会显示“OL”。必须在关掉电路电源的情况下测量电阻，否则对表或电路板会有损坏。某些数字万用表提供了在电阻方式下误接入电压信号时进行保护的功能。不同型号的数字多用表有不同的保护能力。在进行低电阻的精确测量时，必须从测量值中减去测量导线的电阻。典型的测试导线的阻值在0.2Ω到0.5Ω之间。

　　如果测试导线的阻值大于1Ω，测试导线就要更换了。如果数字万用表为测量电阻提供小于0.6V的直流电压，就可以测量电路板上由二极管或半导体隔离的电阻值。从而不用将电阻拆下来就可以测试。数字万用表测量电阻的步骤(一定要注意在测试电阻使关掉电阻电源)：1、关掉电路电源;2、选择电阻挡;3、将黑表笔插入COM插孔，红表笔插入电阻测试插孔;4、将表笔探头跨接到被测元件或电路的两端;5、察看读数，并注意单位欧姆(Ω)、千欧(kΩ)、还是兆欧(MΩ)。三、通断测量:通断就是通过快速电阻测量来区分开路或短路。带有通断蜂鸣的数字万用表时通断测量更加简单、快捷。当测到一个短路电路时，数字万用表发出峰鸣，所以在测试时无需看数字万用表。不同型号的数字万用表有不同的触发电阻值。

　　三、通断测量:通断就是通过快速电阻测量来区分开路或短路。带有通断蜂鸣的数字万用表时通断测量更加简单、快捷。当测到一个短路电路时，数字万用表发出峰鸣，所以在测试时无需看数字万用表。不同型号的数字万用表有不同的触发电阻值。

　　四、二极管测试:二极管就像一个电子开关，如果电压高于一个特定的值时，二极管就会导通。通常硅二极管导通电压为0.6V，并且二极管只允许电流单向流动。当检查二极管或晶结时，数字万用表不仅会给出一个很宽的读数范围，还会给出大于50mA的驱动电流。在测量含有二极管的电路的电阻时，数字万用表的测试电压会低于0.6V，防止晶结导通。

　　在选择二极管测试时，测试电压升高，以便检查二极管或半导体晶结的功能。某些数字万用表有二极管测试功能，此功能测量并显示二极管两端的实际压降，硅结点在正向测试时的压降应该是低于0.7V，在反向测试时电路开路。

　　五、测量电流:数字万用表测量电流是一个很重要的功能，与数字万用表测量其它量不同。直接电流测量法就是将数字万用表直接串到被测电路上，让被测电路电流直接流过数字万用表内部电路。
