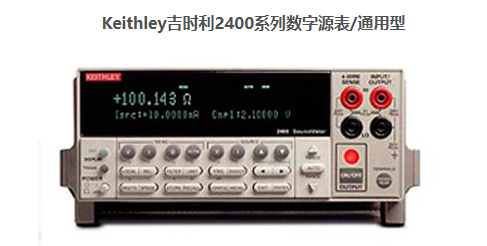

吉时利2450数字源表有什么用途？

      吉时利数字源表系列专用于要求紧密结合源和测量 的测试应用。全部数字源表型号都提供精密电压源和电 流源以及测量功能。每款数字源表既是高度稳定的直流 电源也是真仪器级的6位半万用表。此电源的特性包括 低噪声、精密和回读。此万用表的功能包括可重复性高 和低噪声。最终形成了紧凑、单通道、直流参数测试仪。 在工作时，这些仪器能用作电压源、电流源、电压表、电 流表和欧姆表。通信、半导体、计算机、汽车和医疗行业 的组件和模块制造商会发现吉时利数字源表是适于特 性分析和生产测试等广泛应用的重要源表。

      Keithley吉时利2410型高压源表功率为20W，能够提供和测量从±5μV(源)和±1μV(测量)到±1100V的电压，及从±10pA到±1A的电流。由于具有较高的电压源范围，2410非常适合于电阻和电压系数测试、变阻器、高压二极管、开关、齐纳管、射频二极管和整流器的测试。2410在提供1100V电压的同时能够测量20mA的电流，具有精确测试所需的特殊分辨率。 　　

      Keithley吉时利2420型高压源表功率为60W，能够提供和测量从±5µV(源)和±1µV(测量)到±60V的电压，以及从±100pA到±3A的电流。

      2420的生产测试应用必须在较高电流情况下进行测试的电阻和电阻网络、热敏电阻、太阳能电池、普通电池。 　　

      Keithley吉时利2425型100W源表将2420的电压范围扩展到100V，在1A的电流范围内具有100W的测量功率。与2420型高压源表一样，2425也具有3A电流60W功率的测量能力。2425是针对中等功率器件(例如DC-DC转换器)、电源和其他需要60W和100W总直流功率元件的生产测试而设计的。

　　Keithley吉时利2410型高压源表功率为20W，能够提供和测量从±5μV(源)和±1μV(测量)到±1100V的电压，及从±10pA到±1A的电流。由于具有较高的电压源范围，2410非常适合于电阻和电压系数测试、变阻器、高压二极管、开关、齐纳管、射频二极管和整流器的测试。2410在提供1100V电压的同时能够测量20mA的电流，具有精确测试所需的特殊分辨率。 　　

      Keithley吉时利2420型高压源表功率为60W，能够提供和测量从±5µV(源)和±1µV(测量)到±60V的电压，以及从±100pA到±3A的电流。2420的生产测试应用必须在较高电流情况下进行测试的电阻和电阻网络、热敏电阻、太阳能电池、普通电池。 　　

      Keithley吉时利2425型100W源表将2420的电压范围扩展到100V，在1A的电流范围内具有100W的测量功率。与2420型高压源表一样，2425也具有3A电流60W功率的测量能力。2425是针对中等功率器件(例如DC-DC转换器)、电源和其他需要60W和100W总直流功率元件的生产测试而设计的。

　　主要特性：

　　●集5台仪器的功能于一体(IV源、IVR 测量)

　　●6种模式：20W~100W直流、1000W脉冲、1100V至1μV、10A至10pA

　　●源和阱(4象限)工作

　　●0.012%基础测量精度(6位半分辨率)

　　●2线、4线和6线远程电压源和测量感测

　　●1700读数/秒(4位半分辨率)，通过GPIB

　　●通过/失效比较器用于快速排序/分选

　　●提供高速感测线接触检查功能

　　●可编程DIO端口用于自动化/处理程序/探针控制

　　●标准SCPI GPIB、RS232和吉时利触发链路接口

　　●吉时利LabTracer 2.0版I-V曲线跟踪应用软件(下载)。

　　典型应用

　　设备：

　　●分立半导体器件

　　●无源器件

　　●瞬变抑制器件

　　●IC、RFIC、MMIC

　　●激光二极管、激光二极管模块、LED、光检测器

　　●电路保护器件：TVS、MOV、保险丝等

　　●气袋

　　●连接器、开关、继电器

　　测试：

　　●漏电

　　●低电压/电阻

　　●LIV

　　●IDDQ

　　●I-V特性分析

　　●隔离和印制线电阻

　　●温度系数

　　●正向电压、反向击穿、漏电流

　　●直流参数测试

　　●直流电源

　　●HIPOT

　　●绝缘耐压测试序列举例

　　紧凑集成仪器的优点

　　通过在单台装置中连接源和测量电路，这些仪器能 提供多种优于单独的源和测量仪器构建的系统。例如， 它们极大地缩短了测试站开发，建立和维护所需的时 间，同时降低了购买系统的整体成本。通过去除与使用 多台仪器相关的复杂同步和连接问题，它们简化了测试 过程本身。而且，紧凑的半机架尺寸节省了测试架或测试台的宝贵“空间”。

　　集5种仪器功能于一体(IV源、IVR测量)

　　源测量仪器的精密耦合特点相对分立仪器具有许多优点。例如，它具有更短的测试时 间，通过减少GPIB的流量并简化了远程编程接口。它还保护被测设备在偶尔过载、热失控 等情况下不被损坏。电流源和电压源都可设置回读使器件测量完整性最大化。如果回读 达到可编程容限的极限，那么该源就被钳位在此极限，从而提供错误保护。

　　I-V特性分析

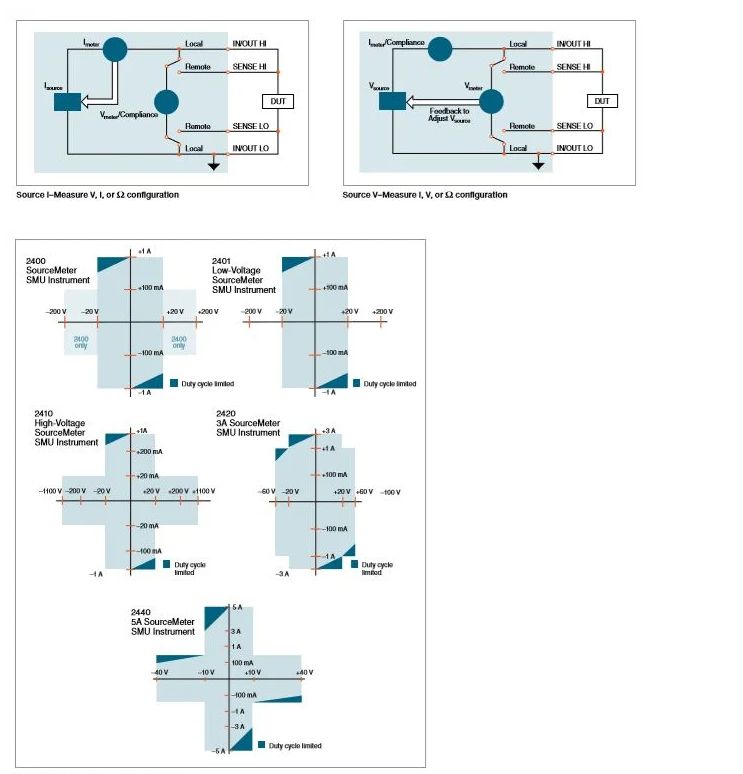

　　所有数字源表均提供4象限工作。工作在第1和第3象限时，作为电源向负载输出 功率。工作在第2和第4象限时，作为阱(负载)吸收能量。在源或阱工作期间都能测 量电压、电流和电阻。

　　自动化以提高速度

　　吉时利数字源表提高了生产测试的效率。它 能在提供电压源或电流源的同时进行测量，无需 更改连接，因此适合于在不间断生产环境中可靠 地工作。为了提供生产应用所需的吞吐率要求， 数字源表具有许多内建功能因而能运行复杂的 测试序列，无需速度较低的计算机控制或GPIB通 信。

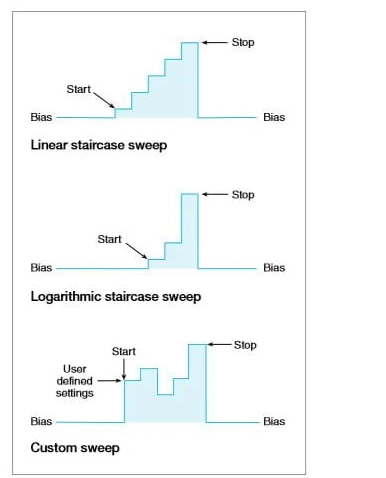

　　标准扫描和定制扫描

　　扫描方案采用自动化钩子(hook)极大加快 了测试。三种基本扫描波形可设置为单事件或连 续工作，因而非常适于I/V、I/R、V/L和V/R特性分 析。

　　●-线性阶梯扫描：从起始电平到终止电平使用相等的线性步长

　　●-对数阶梯扫描：按照每十个单位指定的步数按对数量比例进行扫描

　　●-定制扫描：通过指定测量点的数量和每个点的输出电平，支持设立专用扫描

　　●-达1700读数/秒(4位半分辨率)，至GPIB总线

　　●-5000个读数可以存储在非易失缓冲存储器中

　　内建测试定序仪(源存储器列表)

　　源存储器列表提供了更快捷、更方便的测试，您能设置和执行多达100种不同的测试并 能实现无PC干预的运行。

　　●-存储多达100种仪器配置，每种均包含源设置、测量设置、通过/失效标准等。

　　●-通过/失效极限测试速度达500μs/测试点

　　●-板上比较器消除了当发送数据至计算机分析时产生的延迟

　　●-内建、用户定义的数学函数用于计算推导参数
