吉时利2400-LV型数字源表的测试功能

　　吉时利数字源表系列特别适用于需要精密电压源和电流源驱动，同时进行电流与电压测量的测试应用。所有源表都提供精密的电压和电流源测量能力。每个源表均由一个高稳定的直流源和一个真仪器级的5位半多功能表组成。该电源特性包括：低噪声，高精度和回读功能。万用表功能包括高重复性和低噪音。其结果形成了一个紧凑的单通道直流参数测试仪。在操作中，这些仪器可以作为一个电压源，电流源，电压表，电流表和欧姆表。通信、半导体、计算机、汽车与医疗行业的元件与模块制造商都将发现，数字源表对于各种特征分析与生产过程测试都极具实用价值。

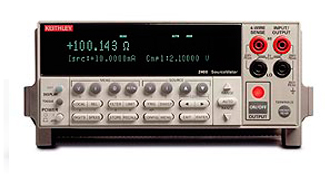

　　吉时利2400-LV型数字源表

　　*吉时利 2400系列提供宽动态范围：10pA to 10A, 1µV to 1100V, 20W to 1000W

　　* 四象限工作

　　* 0.012%的精确度，5½的分辨率

　　* 可程控电流驱动和电压测量钳位的 6位线电阻测量

　　* 在4½数位时通过GPIB达1700读数/秒

　　* 内置快速失败/通过测试比较器

　　* 可选式接触检查功能

　　* 数字I/O提供快速分选与机械手连接 GPIB, RS-232, 和触发式连接面板。

　　此电源的特性包括 低噪声、精密和回读。此万用表的功能包括可重复性高 和低噪声。最终形成了紧凑、单通道、直流参数测试仪。 在工作时，这些仪器能用作电压源、电流源、电压表、电 流表和欧姆表。通信、半导体、计算机、汽车和医疗行业 的组件和模块制造商会发现吉时利数字源表是适于特 性分析和生产测试等广泛应用的重要源表。

　　主要特性：

　　集5台仪器的功能于一体(IV源、IVR 测量)

　　6种模式：20W~100W直流、1000W脉冲、1100V至1μV、10A至10pA

　　源和阱(4象限)工作

　　0.012%基础测量精度(6位半分辨率)

　　2线、4线和6线远程电压源和测量感测

　　1700读数/秒(4位半分辨率)，通过GPIB

　　通过/失效比较器用于快速排序/分选

　　提供高速感测线接触检查功能

　　可编程DIO端口用于自动化/处理程序/探针控制

　　标准SCPI GPIB、RS232和吉时利触发链路接口

　　吉时利LabTracer 2.0版I-V曲线跟踪应用软件

　　典型应用

　　设备：

　　分立半导体器件

　　无源器件

　　瞬变抑制器件

　　IC、RFIC、MMIC

　　激光二极管、激光二极管模块、LED、光检测器

　　电路保护器件：TVS、MOV、保险丝等

　　气袋

　　连接器、开关、继电器

　　测试：

　　漏电

　　低电压/电阻

　　LIV

　　IDDQ

　　I-V特性分析

　　隔离和印制线电阻

　　温度系数

　　正向电压、反向击穿、漏电流

　　直流参数测试

　　直流电源

　　HIPOT

　　绝缘耐压测试序列举例

　　紧凑集成仪器的优点

　　通过在单台装置中连接源和测量电路，这些仪器能 提供多种优于单独的源和测量仪器构建的系统。例如， 它们极大地缩短了测试站开发，建立和维护所需的时 间，同时降低了购买系统的整体成本。通过去除与使用 多台仪器相关的复杂同步和连接问题，它们简化了测试 过程本身。而且，紧凑的半机架尺寸节省了测试架或测试台的宝贵“空间”。

　　集5种仪器功能于一体(IV源、IVR测量)

　　源测量仪器的精密耦合特点相对分立仪器具有许多优点。例如，它具有更短的测试时 间，通过减少GPIB的流量并简化了远程编程接口。它还保护被测设备在偶尔过载、热失控 等情况下不被损坏。电流源和电压源都可设置回读使器件测量完整性最大化。如果回读 达到可编程容限的极限，那么该源就被钳位在此极限，从而提供错误保护。
