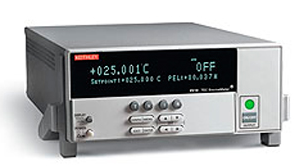

吉时利2510精密温控源表

　　吉时利(Keithley，现属泰克科技)2510精密温控源表是一款非常独特且专业的仪器。它本质上是一个 “二合一”设备，将一个精密电压/电流源和一个精密电压/电流表完美地集成在一個閉環控制系统中，其核心設計目標是用于控制和控制热电制冷器，并精确测量与之相关的其他参数。

　　一、主要功能特点

　　1.四象限工作能力

　　●这是源表的核心特性。2510可以工作在四个象限：

　　•第Ⅰ象限：输出正电压，正电流(源，提供功率)。

　　•第Ⅱ象限：输出正电压，负电流(汲，吸收功率)。

　　•第Ⅲ象限：输出负电压，负电流(源，提供功率)。

　　•第Ⅳ象限：输出负电压，正电流(汲，吸收功率)。

　　●简单来说：它既能像电源一样为TEC供电(制冷)，也能像电子负载一样吸收TEC产生的能量(加热)，实现能量的双向流动。这对于精确控制TEC至关重要，因为TEC在反向电流时会从制冷变为加热。

　　2.精密的源和测能力

　　●输出范围：通常提供40W的脉冲功率，能输出/吸收高达±2A的电流和±20V的电压，足以驱动大多数中小型TEC。

　　●测量精度：具备六位半数字万用表的测量精度，可以非常精确地测量TEC两端的电压和流过的电流。

　　3.集成的PID温度控制器

　　●这是2510的“灵魂”。它内置了一个可配置的PID(比例-积分-微分)控制器。

　　●工作原理：

　　1.用户通过2510设定一个目标温度值(Setpoint)。

　　2.外部的温度传感器(如热敏电阻、RTD或热电偶)实时测量被控物体的温度，并将信号反馈给2510。

　　3.2510内部的PID控制器持续比较设定温度与反馈温度，并根据PID算法自动、实时地调整输出到TEC的电流大小和方向，以消除温差，使被测物稳定在目标温度。

　　优势：省去了外部的PID控制器和复杂的接线，将所有功能集成于一台仪器，简化了系统，提高了可靠性和控制精度。

　　4.支持多种温度传感器

　　●可以直接连接和读取多种常用温度传感器的数据，如：

　　•热敏电阻

　　•2线、3线或4线制RTD(四线制可消除引线电阻误差，实现最高精度)

　　•热电偶(通常需要外部冷端补偿)

　　5.TEC保护功能

　　●可以设置电流和电压限值，防止过大的电应力损坏TEC。

　　●具备温度限值保护，防止系统过热或过冷。

　　三、 典型应用场景

　　2510主要应用于需要精确、主动温控的领域：

　　1.激光二极管温度控制

　　●激光二极管的波长和输出功率对温度极其敏感。使用2510驱动TEC，可以将激光二极管的温度稳定在±0.01°C甚至更高的精度，确保其输出波长的稳定性和长期可靠性。这是其最经典的应用。

　　2.光电组件和模块的测试

　　●用于控制光通信模块(如SFP+, QSFP)、雪崩光电二极管(APD)和其他对温度敏感的光电器件的温度。

　　3.半导体特性分析

　　●在实验室中，用于控制半导体器件的环境温度，同时利用其源测能力进行器件的电流-电压(I-V)特性测试，研究器件性能随温度的变化关系。

　　4.材料和生物研究

　　●任何需要在高低温环境下进行精密电学测量的场景，例如研究超导材料的转变温度、生物样品的电学特性等。

　　四、工作模式

　　吉时利2510精密温控源表可以工作在多种模式下，以适应不同的测试需求：

　　•温控模式：核心模式，如上所述，使用PID控制器和温度传感器来稳定温度。

　　•源表模式：作为一台标准的源表使用，可以手动设置输出并同步测量，用于普通的器件I-V特性测试。

　　•电阻测量模式：作为一台精密欧姆表使用。

　　吉时利2510和2520-AT精密温控源表增强了吉时利对激光二极管的高速LIV(光强-电流-电压)特性测试的完整性。这两个50W功率双极性源表仪器，专门针对光通信网络的激光二极管模块的测试应用而设计的，用于保证被测试器件的严格控温。KEITHLEY吉时利2510是第一个专门创造出给光通信激光二极管测试所用的控温仪器，将吉时利的高速直流电源和精密测量能力集合在一起，形成对激光二极管模块的热电型制冷器即TEC的精确温度控制的能力
