吉时利DMM7510数字万用表应用指南

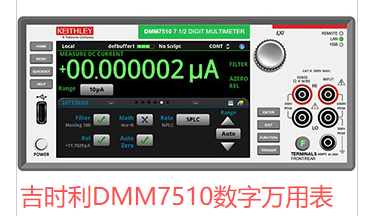

　　吉时利DMM7510七位半高速数字万用表，集高精度、高分辨率数字万用表、图形触摸屏显示器和高速、高分辨率数字化器于一身，是第一款图形采样万用表。可精确捕捉流入待测件的电流并绘制波形，同时对原始数据进行分析计算，提供统计值和电量信息，让您了解可携带装置的真实功耗状况。

　　吉时利DMM7510数字万用表应用领域与操作指南

　　1. 元器件精密测试

　　●应用： 精密电阻、热敏电阻、二极管、LED、电容器、电感器的特征分析。

　　●操作指南：

　　•使用内置的“元件测试”功能：菜单 > 元件 > 选择类型(如二极管)。

　　•配置源和测量：例如，对二极管，可设置扫描电压，同时测量电流和电压。

　　•触发模式： 使用“定时”或“外部触发”进行自动化多点测试。

　　•直接在屏幕上查看I-V曲线，无需连接电脑。

　　•利用图形化数学功能，直接从曲线计算动态电阻、开启电压等参数。

　　2. 半导体器件特性分析

　　●应用： 晶体管(BJT、FET)的传输特性、输出特性曲线，功率器件的导通电阻测试。

　　●操作指南：

　　•结合 SMU(源测量单元)选件(如插槽模块)使用效果最佳，可为被测器件提供源并同步测量。

　　•构建扫描测试：使用“测试脚本”或通过前面板配置，对栅极/基极电压(Vgs/Vbe)进行步进扫描，在每个步进下扫描漏极/集电极电压(Vds/Vce)，并测量电流(Id/Ic)。

　　•图形化显示家族曲线，并利用光标测量阈值电压、跨导等关键参数。

　　3. 传感器信号捕获与记录

　　●应用： 温度(热电偶、RTD)、压力、应变片等传感器的长期监测或瞬态响应。

　　●操作指南：

　　•低速数据记录： 使用内置数据记录功能，设定采样间隔(如1秒/次)，保存至U盘或内部存储器，可记录数天甚至数月。

　　•高速瞬态捕获： 切换到“数字化仪”模式，设置高采样率(如50 kS/s)来捕捉传感器上电、受冲击或快速变化的瞬间。

　　•利用内置数学和统计功能，实时计算平均值、最大值、最小值、标准差。

　　4. 电源噪声与纹波测量

　　●应用： 开关电源(SMPS)、LDO输出纹波和噪声的精确评估。

　　●操作指南：

　　•连接：使用同轴电缆或屏蔽线，并尽量缩短接地回路。可利用“隔直”功能或交流耦合。

　　•模式选择：进入“数字化仪”模式，选择适当的量程(通常为毫伏级)。

　　•触发设置： 设置为“边沿触发”，在信号稳定后开始捕获。

　　•分析： 捕获波形后，使用图形化FFT(快速傅里叶变换)功能分析噪声的频率成分。使用光标测量峰峰值纹波电压。

　　5. 电流消耗分析(功耗分析)

　　●应用： 物联网设备、手机等低功耗设备的功耗分析，捕捉休眠、唤醒、发射等不同模式下的微安级甚至纳安级电流脉冲。

　　●操作指南：

　　•这是DMM7510的强项。使用“数字化仪”模式测量电流。

　　•配置低电流量程(如1 mA或10 mA量程)，以获得最佳分辨率。

　　•设置高采样率(如100 kS/s以上)，以确保捕获到窄电流脉冲。

　　•利用“触发”功能(如脉冲宽度触发)稳定捕获特定事件。

　　•分析： 测量不同状态的平均电流，计算整个工作周期的总平均功耗。

　　何时选用吉时利DMM7510数字万用表?

　　当您遇到以下情况时，吉时利DMM7510数字万用是理想选择：

　　•需要“看到”信号而不仅仅是读数(纹波、瞬态、脉冲)。

　　•需要在仪器上直接进行初步数据分析(曲线、统计、FFT)。

　　•需要将高精度DC测量与动态信号捕获合二为一，节省台面空间和系统复杂度。

　　•需要进行自动化元器件特征测试或低功耗分析。

　　通过熟练掌握其双引擎(DMM+数字化仪)和强大的图形化分析能力，DMM7510能解决从研发特性分析到生产测试、从故障诊断到长期监测的广泛挑战。
