利用吉时利2450型触摸屏数字源表，实现可充电电池的充电/放电循环

　　可充电电池或二次电池常用来取代电子设备(如视频游戏控制器、数码相机和遥控器)中使用的一次性电池。常见的可充电电池种类包括锂离子电池、镍氢电池和镍镉电池。通常利用放电和充电循环来对二次电池特征进行测试。循环测试提供电池的有关信息，如内部化学物质、容量、可用周期数及寿命。在生产测试中，往往通过充电/放电循环来验证电池的性能指标，并确保其没有缺陷。

　　典型的电池充电/放电测试设置通常包括可编程电源、电子负载、电压表和电流表。使用单一仪器——吉时利2450型触摸屏数字源表可以简化电池测试，该仪器具有灵活的源/阱电流以及测量电压和电流。利用2450型触摸屏数字源表，用户只需设置单一设备而非整个机架设备。因此，2450型仪器可以通过源电流为电池充电，通过消耗功率为电池放电，并监控电池的电压和负载电流。2450型仪器可以输出±21V @ ±1.05A或±210V@±105mA。

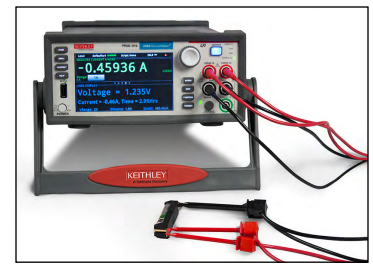

图1给出使用2450型仪器的典型充电/放电循环系

　　电池充电/放电 恒定电流充电和放电的速率定义为电池容量，即电池可以存储的电荷数量。电池容量由可用毫安小时(mAH)来说明，应当用放电或负载、电流来表示。在1小时内对整个电池进行放电时的放电电流称为C速率。例如，额定1000mAH的电池，如果以1C速率放电，那么它在1小时的输出即为1000mA。如果500mAH电池在50mA时放电，然后以C/10(0.1C)速率放电，那么它可以作为50mA源供电10小时。测试说明 对于充电和放电循环，2450型触摸屏数字源表可以配置为源电压并测量电流。

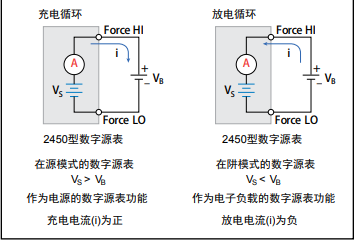

图2给出简化的充电和放电循环电路示意图。

　　电池充电通常使用恒定电流。

　　利用2450型触摸屏数字源表可以实现充电，即把它作为电压源，设置电池额定电压，并设置期

　　望的充电电流作为电流限幅。测试开始时，电池电压低于2450型仪器的电压输出设置。因此，在这个压差作用下，电流立刻达到用户定义的电流限幅。当达到电流限幅时，2450型仪器就作为恒流源，直到达到设定的电压电平。随着电池完全充电，电流将下降，直到达到零或接近零。为了预防安全隐患或损坏电池，必须注意不要过度充电。
