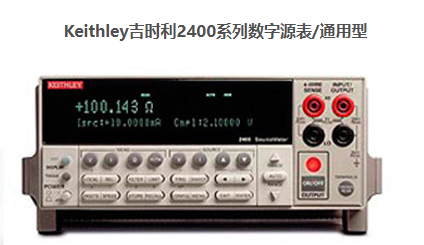

Keithley吉时利2400系列数字源表的测试应用及价格

　　吉时利2400数字源表系列专用于要求紧密结合源和测量 的测试应用。全部数字源表型号都提供精密电压源和电 流源以及测量功能。每款数字源表既是高度稳定的直流 电源也是真仪器级的6位半万用表。此电源的特性包括 低噪声、精密和回读。此万用表的功能包括可重复性高 和低噪声。最终形成了紧凑、单通道、直流参数测试仪。 在工作时，这些仪器能用作电压源、电流源、电压表、电 流表和欧姆表。通信、半导体、计算机、汽车和医疗行业 的组件和模块制造商会发现吉时利数字源表是适于特 性分析和生产测试等广泛应用的重要源表。

　　主要特性：

　　•集5台仪器的功能于一体(IV源、IVR 测量)

　　•6种模式：20W~100W直流、1000W脉冲、1100V至1μV、10A至10pA

　　•源和阱(4象限)工作

　　•0.012%基础测量精度(6位半分辨率)

　　•2线、4线和6线远程电压源和测量感测

　　•1700读数/秒(4位半分辨率)，通过GPIB

　　•通过/失效比较器用于快速排序/分选

　　•提供高速感测线接触检查功能

　　•可编程DIO端口用于自动化/处理程序/探针控制

　　•标准SCPI GPIB、RS232和吉时利触发链路接口

　　•吉时利LabTracer 2.0版I-V曲线跟踪应用软件(下载)

　　典型应用

　　设备：

　　•分立半导体器件

　　•无源器件

　　•瞬变抑制器件

　　IC、RFIC、MMIC

　　•激光二极管、激光二极管模块、LED、光检测器

　　•电路保护器件：TVS、MOV、保险丝等

　　•气袋

　　•连接器、开关、继电器

　　测试：

　　•漏电

　　•低电压/电阻

　　•LIV

　　•IDDQ

　　•I-V特性分析

　　•隔离和印制线电阻

　　•温度系数

　　•正向电压、反向击穿、漏电流

　　•直流参数测试

　　•直流电源

　　•HIPOT

　　•绝缘耐压测试序列举例

　　紧凑集成仪器的优点

　　通过在单台装置中连接源和测量电路，这些仪器能 提供多种优于单独的源和测量仪器构建的系统。例如， 它们极大地缩短了测试站开发，建立和维护所需的时 间，同时降低了购买系统的整体成本。通过去除与使用 多台仪器相关的复杂同步和连接问题，它们简化了测试 过程本身。而且，紧凑的半机架尺寸节省了测试架或测试台的宝贵“空间”。

　　集5种仪器功能于一体(IV源、IVR测量)

　　源测量仪器的精密耦合特点相对分立仪器具有许多优点。例如，它具有更短的测试时 间，通过减少GPIB的流量并简化了远程编程接口。它还保护被测设备在偶尔过载、热失控 等情况下不被损坏。电流源和电压源都可设置回读使器件测量完整性最大化。如果回读 达到可编程容限的极限，那么该源就被钳位在此极限，从而提供错误保护。

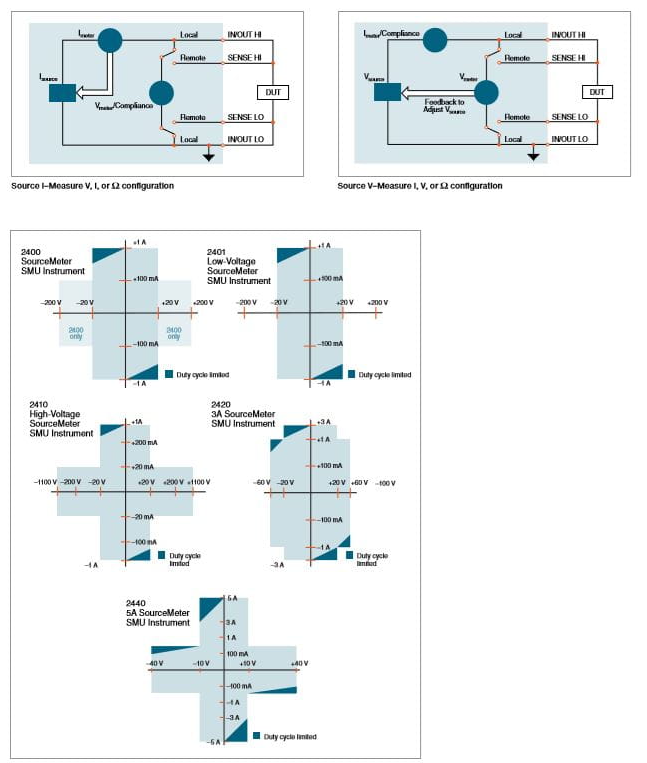

　　I-V特性分析

　　所有数字源表均提供4象限工作。工作在第1和第3象限时，作为电源向负载输出 功率。工作在第2和第4象限时，作为阱(负载)吸收能量。在源或阱工作期间都能测 量电压、电流和电阻。

　　自动化以提高速度

　　吉时利数字源表提高了生产测试的效率。它 能在提供电压源或电流源的同时进行测量，无需 更改连接，因此适合于在不间断生产环境中可靠 地工作。为了提供生产应用所需的吞吐率要求， 数字源表具有许多内建功能因而能运行复杂的 测试序列，无需速度较低的计算机控制或GPIB通 信。

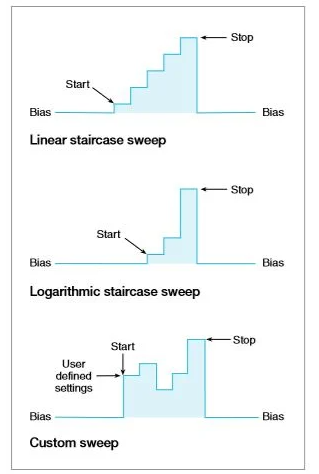

　　标准扫描和定制扫描

　　扫描方案采用自动化钩子(hook)极大加快 了测试。三种基本扫描波形可设置为单事件或连 续工作，因而非常适于I/V、I/R、V/L和V/R特性分 析。

　　•-线性阶梯扫描：从起始电平到终止电平使用相等的线性步长

　　•-对数阶梯扫描：按照每十个单位指定的步数按对数量比例进行扫描

　　•-定制扫描：通过指定测量点的数量和每个点的输出电平，支持设立专用扫描

　　•-达1700读数/秒(4位半分辨率)，至GPIB总线

　　•-5000个读数可以存储在非易失缓冲存储器中

　　内建测试定序仪(源存储器列表)

　　源存储器列表提供了更快捷、更方便的测试，您能设置和执行多达100种不同的测试并 能实现无PC干预的运行。

　　•-存储多达100种仪器配置，每种均包含源设置、测量设置、通过/失效标准等。

　　•-通过/失效极限测试速度达500μs/测试点

　　•-板上比较器消除了当发送数据至计算机分析时产生的延迟

　　•-内建、用户定义的数学函数用于计算推导参数

　　数字I/O接口

　　数字I/O接口能将数字源表连接至许多流行的组件处理程序，包 括Aetrium、Aeco和Robotronics。此接口的其它功能包括：

　　•紧凑的系统集成用于分选和排序等应用

　　•内建组件处理程序接口

　　•测试开始和测试结束信号

　　•5V、300mA电源

　　•可选扩展器附件(2499-DIGIO型)增加16条数字I/O线

　　触发链路接口

　　全部数字源表都包含吉时利专有的触发链路接口，能与许多吉 时利许多其它仪器建立高速、无缝的通信。例如，使用触发链路接口 连接数字源表和7000系列开关系统以实现完整的多点测试方案。在 独立于计算机和GPIB的高速测试序列过程中，通过触发链路，7000系 列开关系统可被数字源表控制。

　　可选接触检查功能

　　在自动测试序列开始之前，接触检查功能可以快捷、容易地验 证是否连接良好。这消除了由于接触疲劳、破损、玷污、松动或连接 中断、继电器故障等产生的测量误差和不真实的产品缺陷。此功能 的一些性能如下：

　　•350μs验证和通知处理时间

　　•数字源表的输出在出错之后自动关闭并且直至确认接触良好后再 激活，进而保护被测器件不被损坏并保护控制器不受潜在的安全 性威胁。

　　•3个通过/失效阈值：2Ω、15Ω和50Ω

　　•在工作过程中，没有能量通过被测器件

　　•从前面板使能或远程通过GPIB使能

　　•3种故障通知方法

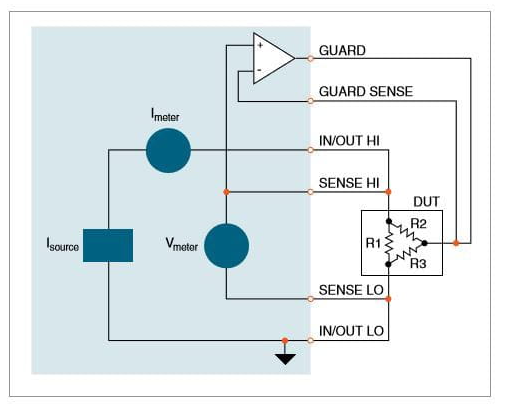

　　6线欧姆电路。因为大电流防护使R2两端电压为0V，所以全部测试电流通过R1。

　　独有的6线电阻测量方法

　　数字源表能进行标准4线、分裂Kelvin以及6线、带防护的电阻测 量并且能配置为恒流或恒压方法。6线测量方法：

　　•除了4线感测和源测试线之外，还使用防护和防护感测线。

　　•锁定并行电流路径，当测量电阻排或混合电路隔离被测元件时

　　•允许用户用2400系列源表简捷地配置和绘制数据，从而能轻易实 现两台、三台和四台终端器件的特性分析
