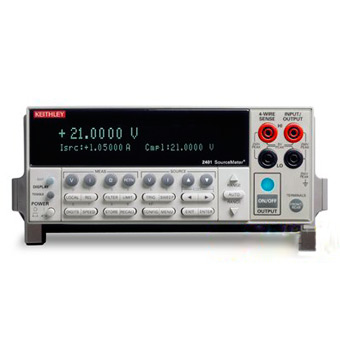

Keithley吉时利2401数字源表

吉时利仪器公司日前发布了专为低电压测试而优化的低成本方案，扩展了其广受工程师赞誉的2400系列数字源表产品线。与所有吉时利SMU(源测量单元)仪器一样，新推出的2401型数字源表对光伏(太阳能)电池、高亮度LED(HBLED)、低压材料和半导体器件的电流与电压(I-V)特性分析以及电阻测量等高精度测试应用进行了优化，并且，2401以前所未有的低价在20V和1A信号幅度上提供了源和测量单元的先进功能。

401型数字源表的性价比极高，是测试和测量行业里具有一套完整测量量程、功能和可编程工作模式的售价最低的单机源-测量仪器。”Charles接着表示，“2401型数字源表是配备独立可编程电源和数字万用表的测试系统，为那些可编程电源精度不足、信号范围或分辨率达不到要求的应用提供最经济的替代测试方案。

在1A/20V量程范围内，2401的操作和编程与2400系列的其它产品完全相同。与深受用户欢迎的源测量单元系列的其它产品一样，2401在一个机壳中集成了高度稳定的直流电源和真仪器级5位半或6位半万用表。

在使用时，2401可用作电压源、电流源、电压表、电流表和欧姆表，并提供4象限双极和自动源/阱操作。参见吉时利SMU约定，工作在I与V的1或3象限时作为源，向负载提供功率。工作在2或4象限时作为阱，消耗外部源(例如PV电池或其它能源)的功率。

Keithley吉时利2401数字源表主要特点及优点：

·设计用于高速直流参数测度

·吉时利2401系列提供动态范围：1μV - 20V ，10pA - 1A

·四象限工作，I-V曲线测量

·KEITHLEY2401数字源表具有0.012%的精确度，6 1/2测量分辨率

·可程控电流驱动和电压测量钳位的6位线电阻测量

·在4 1/2 数位时通过GPIB达1700读数/秒

·数字I/O提供快速分选与机械手连接

·GPIB, RS-232, 和触发式连接面板

·TestPoint and LabVIEW驱动

吉时利SourceMeter（数字源表）系列是专为那些要求紧密结合激励源和测量功能，要求精密电压源并同时进行电流与电压测量的测试应用而设计的。所有源表均由一个精密的、低噪声、高稳定的带回读功能的直流电源和一个低噪声、高重复性、高输入阻抗的6 1/2位多功能表组成，形成了紧凑的单通道直流参数测试仪。吉时利数字源表其功能相当于电压源、电流源、电压表、电流表和电阻表的综合体。通信、半导体、计算机、汽车与医疗行业的元件与模块制造商都将发现，源表仪器对于各种特征分析与生产过程测试都极具实用价值。

吉时利2401型数字源表非常适合于测试各种器件，包括二极管、电阻、电阻网络、有源电路保护器件，以及便携式电池供电设备和元件。KEITHLEY2401也可以用作系统电源和IDDQ测试应用。
